Edelstahl Gewindeflansch mit Innengewinde

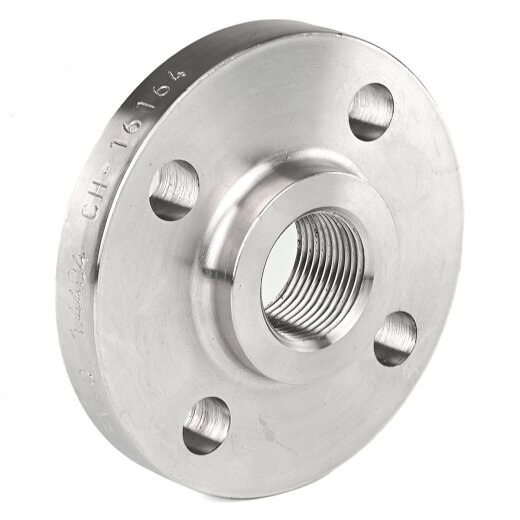

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Edelstahl Gewindeflansch mit Innengewinde

Q: Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Q: Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist. Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben. Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Q: Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings ) spielt die Reihenfolge keine Rolle.

Q: Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können. Liste ansehen

Artikelnummer: EDELSGEWFLAN
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Innengewinde x Flanschgröße

20,33 €

inkl. 19% USt. , zzgl.

5 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Anschluss	Anschlussmaße	Arbeitsdruck	Nennweite (DN)	Lochkreis	Löcher	Preis	Menge
Edelstahl Gewindeflansch mit Innengewinde 1/2" x DN 15 (20 mm)	0080663	Innengewinde (Rp) x Flansch	1/2" x DN 15 (20 mm)	40 bar	DN 15	65 mm	4	20,39 € *
Edelstahl Gewindeflansch mit Innengewinde 3/4" x DN 20 (25 mm)	0080664	Innengewinde (Rp) x Flansch	3/4" x DN 20 (25 mm)	40 bar	DN 20	75 mm	4	28,42 € *
Edelstahl Gewindeflansch mit Innengewinde 1" x DN 25 (32 mm)	0080665	Innengewinde (Rp) x Flansch	1" x DN 25 (32 mm)	40 bar	DN 25	85 mm	4	31,37 € *
Edelstahl Gewindeflansch mit Innengewinde 1 1/4" x DN 32 (40 mm)	0080666	Innengewinde (Rp) x Flansch	1 1/4" x DN 32 (40 mm)	40 bar	DN 32	100 mm	4	43,68 € *
Edelstahl Gewindeflansch mit Innengewinde 1 1/2" x DN 40 (50 mm)	0080667	Innengewinde (Rp) x Flansch	1 1/2" x DN 40 (50 mm)	40 bar	DN 40	110 mm	4	48,00 € *
Edelstahl Gewindeflansch mit Innengewinde 2" x DN 50 (63 mm)	0080668	Innengewinde (Rp) x Flansch	2" x DN 50 (63 mm)	40 bar	DN 50	125 mm	4	59,97 € *
Edelstahl Gewindeflansch mit Innengewinde 2 1/2" x DN 65 (75 mm)	0080669	Innengewinde (Rp) x Flansch	2 1/2" x DN 65 (75 mm)	40 bar	DN 65	145 mm	8	68,64 € *
Edelstahl Gewindeflansch mit Innengewinde 3" x DN 80 (90 mm)	0080670	Innengewinde (Rp) x Flansch	3" x DN 80 (90 mm)	40 bar	DN 80	160 mm	8	78,39 € *
Edelstahl Gewindeflansch mit Innengewinde 4" x DN 100 (110 mm)	0080671	Innengewinde x Flansch	4" x DN 100 (110 mm)	40 bar	DN 100	180 mm	8	90,26 € *

Produktdaten

Anschluss:	Innengewinde (Rp) x Flansch
Anschlussmaße:	1/2" (DN 15) - 4" (DN 100)
Nennweite (DN):	DN 15 - DN 100
Lochkreis:	65 mm - 180 mm
Anzahl Löcher:	4 - 8
Lochdurchmesser:	14 mm - 18 mm
Arbeitsdruck:	40 bar
Temperatur:	-20 °C bis +220 °C
Material:	Edelstahl 316 (V4A Stahl, Werkstoff 1.4404)
Normen:	DIN 2566, Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	Mega

Produktbeschreibung

Edelstahl Gewindeflansch aus Edelstahl AISI 316 (Werkstoffnummer 1.4404) mit einem Innengewinde. Der maximale Betriebsdruck liegt bei 40 bar (bei einer Flüssigkeitstemperatur von 20 °C). Die Abmessungen der Schraubenlöcher entsprechen den Normen eines PN 16 Flansches (übliche DIN-Maße). Der Edelstahl Flansch kann mit allen Kunststoffflanschen und Metallflanschen entsprechender Druckstufe (PN 16-Maße) verbunden werden. Siehe hierzu auch: Durchmesser und Kombinationsmöglichkeiten von Flanschen

Das Gewinde ist mit einem Anschlag ausgestattet, sodass ein Hindurchschrauben von Gewindefittings nicht möglich ist. Der Edelstahl Gewindeflansch wird mit einer flachen Flanschdichtung abgedichtet (nicht im Lieferumfang enthalten). Die gerillte Oberfläche der Dichtfläche ermöglicht den Einsatz verschiedener Dichtungen aus unterschiedlichen Materialien.

Das Gewinde muss zusätzlich mit einem geeigneten Gewindedichtmaterial abgedichtet werden. Für Flansche aus Edelstahl können Sie Teflonband/-dichtfaden oder Hanf verwenden. Edelstahl eignet sich für diverse Einsatzbereiche in der Wassertechnik, der Lebensmitteltechnik, der Trinkwasserversorgung und aufgrund der hohen chemischen und thermischen Beständigkeit auch für die chemische Industrie. Wie alle Edelstahlfittings ist der Flansch für heiße und kalte, sowie flüssige und gasförmige Medien verwendbar.
