Edelstahl Verschraubungen

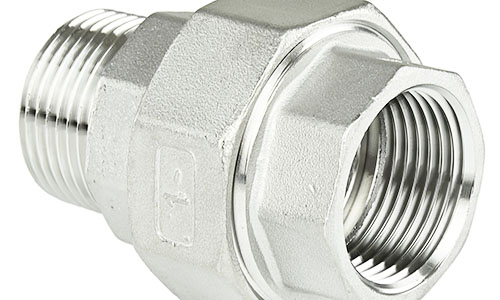

Edelstahl Verschraubungen mit verschiedenen Anschlüssen für den Einsatz in der Lebensmittelindustrie, in der Trinkwassertechnik und in der chemischen Industrie. Die Verschraubungen bestehen aus Edelstahl V4A (AISI 316) und können für heiße und kalte sowie flüssige und gasförmige Medien verwendet werden. Die Anschlussseiten sind über eine Überwurfmutter miteinander verschraubt. Wahlweise konisch dichtend oder mit einer Dichtung.

  • Edelstahl AISI 316 (DIN GX5CrNiMo19-11-2, früher V4A-Stahl), Werkstoffnummer 1.4408
  • für flüssige und gasförmige Medien verwendbar
  • langlebig (hohe chemische Beständigkeit)
  • für den Vakuumbereich geeignet
  • geeignet für Sanitär-, Heizung-, Klima- und Solartechnik, chemische Industrie und Lebensmitteltechnik
Artikel 1 - 18 von 18


Artikel 1 - 18 von 18

Häufige Fragen & Hilfe

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.

mehr erfahren

Ja. Edelstahl Schweiß- und Gewindefittings können für den Druckluftbereich und für verschiedene technische Gase oder Dampf eingesetzt werden. Der angegeben Druckbereich kann bei Gasen allerdings geringer ausfallen. Für den angegeben Arbeitsdruck wird Wasser als Medium vorrausgesetzt.

Edelstahl Verschraubungen aus Edelstahl AISI 316 (Werkstoff: 1.4408, DIN/EN: GX5CrNiMo19-11-2) für den Transport von Heißwasser und Kaltwasser sowie von verschiedenen Chemikalien. Die Verschraubungen, häufig auch Kupplungen genannt, sind für Flüssigkeitstemperaturen von -20 °C bis +220 °C verwendbar und eignen sich aufgrund der hohen Beständigkeit gegenüber verschiedener Stoffe für Sanitärinstallationen in der Hauswassertechnik, für Industrieanlagen, für die Lebensmittelindustrie, für Klimaanlagen/Kühlkreisläufe, Ölindustrie, See- und Luftfahrtindustrie sowie für Druckluftleitungen und der Schwimmbadtechnik. Edelstahl Verschraubungen sind sowohl für flüssige, als auch für gasförmige Medien verwendbar und können auch, wie alle Edelstahlfittings in der Vakuumtechnik eingesetzt werden. V4A Edelstahl (entspricht AISI 316) ist dem V2A Edelstahl (AISI 304) sehr ähnlich. Durch die Zugabe von 2 % Molybdän ist V4A Stahl allerdings viel beständiger gegenüber Salzwasser und chlorhaltigem Wasser, weshalb es sich sehr gut im Marinebereich sowie für die Schwimmbadtechnik eignet.

Edelstahverschraubungen kommen aufgrund des im Vergleich zu anderen Metallfittings höheren Preises hauptsächlich im industriellen Bereich zum Einsatz, wo hohe Ansprüche an die Korrosionsbeständigkeit gesetzt werden. Wir führen ausschließlich Produkte, welche den gängigen Normen entsprechen. Als Medien können Öle, Wasser, Dampf, Druckluft sowie diverse in der chemischen Industrie verwendeten aggressiven Stoffe zum Einsatz kommen. Obwohl Edelstahl eine gute Beständigkeit gegen Salzwasser aufweist, sollten hohe Salzkonzentrationen wie etwa in einer Saline vermieden werden. Insgesamt ist die Beständigkeit von V4A-Stahl jedoch höher als z. B. bei Messingfittings.

Eigenschaften

Alle von uns angebotenen Edelstahlverschraubungen sind, wenn nicht anders angegeben, aus Edelstahl AISI 316 (UNE EN 10213-4 / DIN 1.4408, früher V4A-Stahl) gefertigt und eignen sich aufgrund der exzellenten Beständigkeit gegenüber verschiedener aggressiver Stoffe. Edelstahlfittings eignen sich ideal für diverse Einsatzbereiche in der Wasserversorgung, die Abwasserentsorgung, der chemischen Industrie, im hydraulischen und pneumatischen Bereich, bis hin zu Einsatzbereichen in der Meerwasser-/Marinetechnik. Die Kupplungen können auch für Druckluft und für Vakuum verwendet werden.

  • Material: Edelstahl AISI 316 (V4A Stahl, Werkstoff: 1.4408, DIN: GX5CrNiMo19-11-2), Dichtungen der flach dichtenden Kupplungen aus PTFE (Teflon)
  • Temperaturbereich: -20 °C bis +220 °C
  • Betriebsdruck: 20 bar bei 20 °C Medientemperatur
  • Gewindetyp: BSP-Gewinde nach DIN EN 10226-1, ISO 7/1 (Whitworth-Rohrgewinde)
  • hohe Beständigkeit gegenüber verschiedenen Säuren, Wasser, Dampf, Öle und verschiedene Gase

Trinkwassertauglichkeit

Das Edelstahl der Edelstahlverschraubungen ist in der UBA-Liste (UBA = Umweltbundesamt) für trinkwassertaugliche Materialien in der Trinkwasserinstallation aufgeführt. So können die Verschruabungen entsprechend für die Trinkwasserversorgung verwendet werden.

Vorteile von Edelstahl Verschraubungen

Alle hier aufgeführten Edelstahlverschraubungen sind dauerhaft korrosionsbeständig und bieten dank der Überwurfmutter die Möglichkeit, beide Anschlussseiten wieder zu lösen und auch unabhängig voneinander zu verdrehen, wodurch eine einfache Montage und Demontage gewährleistet wird. Die Gewinde ermöglichen einen problemlosen Übergang auf andere Materialien, ohne dass ein Übergangsfitting eingesetzt werden muss.

Alle Edelstahlverschraubungen sind wahlweise mit einer Dichtung oder als konisch dichtende Variante erhältlich. Die konisch dichtende Variante bietet den Vorteil, dass die Verschraubung aus nur einem Material besteht, wodurch die Beständigkeit wie z. B. die chemische und die Temperaturbeständigkeit nur durch den Edelstahl definiert werden. In der Praxis spielt es normalerweise keine Rolle, ob konisch dichtende oder flach dichtende Verschraubungen verwendet werden.

Unterschied zwischen V2A und V4A-Stahl

V4A Edelstahl (entspricht AISI 316) ist dem V2A Edelstahl (AISI 304) sehr ähnlich. Durch die Zugabe von 2 % Molybdän ist V4A-Stahl allerdings wesentlich beständiger gegenüber Salzwasser und chlorhaltigem Wasser, weshalb es sich sehr gut im Marinebereich sowie für die Schwimmbadtechnik eignet. Beide Stahlsorten werden häufig in der Wassertechnik verwendet. V4A-Stahl ist etwas teurer.

Weitere Informationen zu den beiden Edelstählen AISI304 und AISI316.

Druckbeständigkeit

Die Edelstahl-Gewindefittings eignen sich, wenn nicht anders angegeben für einen Betriebsdruck von 20 bar bei einer Medientemperatur von 20 °C. Mit zunehmender Temperatur sinkt der maximale Betriebsdruck.

Schweißbarkeit

Edelstahlverschraubungen können verschweißt werden. Einige der Verschraubungen sind dafür bereits mit einem oder zwei Schweißanschlüssen ausgestattet, sodass ein Übergang von einem Schweißanschluss auf ein Gewinde problemlos möglich ist. Eine Kombination von V4A und V2A beim Schweißen ist zwar möglich, aber nicht empfehlenswert, da diese Schweißverbindung aufgrund von elektrolytischen Vorgängen zwischen den beiden Stahlsorten zu einer erhöhten Korrosion an der Schweißnaht neigen kann.

Temperaturbeständigkeit

Der maximale Temperaturbereich des hindurch zuleitenden Mediums liegt bei -20 °C bis +220 °C, was den Transport von Wasserdampf und anderen heißen Medien ermöglicht. Edelstahlverschraubungen eignen sich allerdings nicht für sehr kalte Medien wie Flüssiggase. Hier stellt weniger das Material, als die Konstruktion der Kupplungen ein Problem dar. Bei sehr kalten oder auch sehr heißen Medien kann sich das Material so stark ausdehnen oder zusammenziehen, dass die Dichtflächen nicht mehr abdichten. Die Temperaturbeständigkeit wird zudem von den weiteren verwendeten Materialien, wie z. B. Dichtungen oder Gewindedichtmaterial bestimmt, wenn diese unter der maximal zulässigen Temperatur der Edelstahlverschraubungen liegen.

Temperatur-/Druckdiagramm

Der Betriebsdruck der Edelstahlverschraubungen wird auf den Verschraubungen selbst in lbs angegeben (1 lbs = 1 PSI). Bei den Verschraubungen handelt es sich um Fittings der Druckstufe 150 lbs bzw. 150 PSI, was umgerechnet etwa 10 bar entspricht. Üblicherweise wird der Druck in der Wassertechnik jedoch in PN (Pressure Nominal) angegeben und bezieht sich auf eine Flüssigkeitstemperatur von 20 °C. Bei den angegebenen 150 lbs jedoch handelt es sich um den maximalen Druck in Heißwasserleitungen oder bei Wasserdampf als Medium. Im Kaltwasserbereich (-20 °C bis 40 °C) können die Fittings daher auch für einen Druck von bis zu 20 bar eingesetzt werden.

Zusammensetzung des Edelstahls AISI 316 (GX5CrNiMo19-11-2)

Je nach Einsatzbereich werden bestimmte Anforderungen an das Material gestellt. Die von uns angebotenen Edelstahl-Verschraubungen bestehen aus der Stahllegierung GX5CrNiMo19-11-2 mit der Werkstoffnummer 1.4408, welche in der UBA-Unbedenklichkeitsliste aufgeführt ist. Die Liste des Umweltbundesamtes umfasst alle metallenen Legierungen, welche für den Kontakt mit Trinkwasser verwendet werden dürfen.

Edelstahl 316 (GX5CrNiMo19-11-2) besteht hauptsächlich aus Stahl (über 60 %) und den beiden Metallen Chrom (18-20 %) und Nickel (9-12 %) und zeichnet sich durch einen geringen Kohlenstoffgehalt aus, welcher bei unter 0,07 % liegt. Der Grundstoff „Stahl“ besteht überwiegend aus Eisen. Anders als bei einfacherem Edelstahl 304 wird dem Edelstahl 316 zusätzlich Molybdän (2–2,5 %) beigemischt, was die Wirkung des Chroms verstärkt, welches wiederum die rostfreien Eigenschaften des Stahls gewährleistet.

Zusammensetzung nach DIN GX5CrNiMo19-11-2, Werkstoff 1.4408

Stahl Cr Ni Mo Mn Si Cu C P S
ca. 65 % 18-20 % 9-12 % 2-2,5 % ≤ 1,5 % ≤ 1,5 % ≤ 0,5 % ≤ 0,07 % ≤ 0,04 % ≤ 0,03 %

Gewindetyp

Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmuttern der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Der ungefähre Durchmesser ist zusätzlich in mm angegeben. Eine Umrechnungstabelle von Zoll in mm finden Sie auch unter: Whitworth-Gewinde für Gewinderohre und Fittings. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf.

Umrechnung für BSP-Gewinde Zoll in mm

Gewinde
in Zoll
Außengewinde
in mm
Innengewinde/
Kerndurchmesser
in mm
Gänge
je Inch
Steigung
mm
1/8" 9,728 8,566 28 0,907
1/4" 13,157 11,445 19 1,337
3/8" 16,662 14,950 19 1,337
1/2" 20,955 18,631 14 1,814
3/4" 26,441 24,117 14 1,814
7/8" 30,201 27,877 14 1,814
1" 33,249 30,291 11 2,309
1 1/4" 41,910 38,952 11 2,309
1 1/2" 47,803 44,845 11 2,309
2" 59,614 56,656 11 2,309
2 1/2" 75,184 72,226 11 2,309
3" 87,884 84,926 11 2,309
4" 113,030 110,072 11 2,309

Kombination verschiedener Metalle in einer Rohrleitung

Alle hier aufgeführten Edelstahlverschraubungen können sowohl mit Kupferrohrleitungen als auch mit anderen kupferhaltigen Fittings (z. B. Messingfittings) kombiniert werden. Da die Verschraubungen aus reinem Edelstahl bestehen und die Oberfläche nicht behandelt (z. B. verzinkt) ist tritt ein sogenannter kupferinduzierter Lochfraß (Rost durch Kupferionen) nicht auf. Dies trifft generell bei allen Bauteilen aus nicht rostenden Stählen zu.

Ventile & Armaturen

Passend zu den Verschraubungen bieten wir Ihnen verschiedene Edelstahlventile und weitere Edelstahl Gewindefittings an, welche aus Edelstahl AIS 316 (V4A) oder AISI 304 (V2A) gefertigt sind. Die Ventile sind ebenfalls mit Gewinden oder Schweißanschlüssen versehen und können direkt mit den Verschraubungen und Fittings verbunden werden. In unserem Onlineshop finden Sie Edelstahl-Rückschlagventile, Edelstahl-Kugelhähne sowie Rückschlagklappen aus Edelstahl, welche mit passenden Flanschen verwendet werden. Die Dichtungen der Ventile sind aus Teflon (Kugelhähne) oder EPDM (Rückschlagventile) gefertigt.
