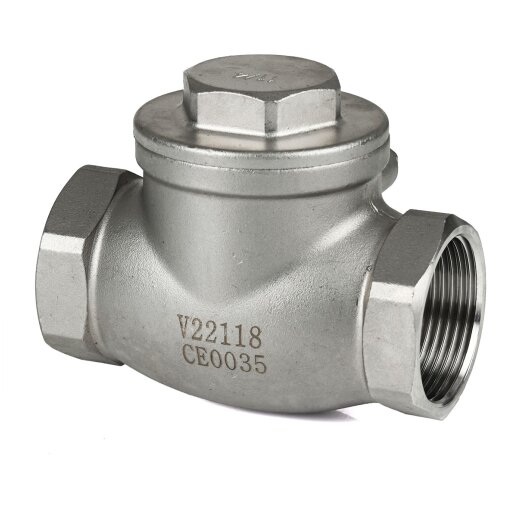

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Edelstahl Rückschlagklappe 2" (59,61 mm) 2x Innengewinde, ohne Feder

Q: Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Q: Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist. Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben. Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Q: Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings ) spielt die Reihenfolge keine Rolle.

Q: Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können. Liste ansehen

Artikelnummer: 356450
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Edelstahl-Rückschlagklappe mit 2 Innengewinde für den Einsatz in der Wassertechnik. Die Klappe ist frei hängend (ohne Feder) und bietet einen geringen Öffnungsdruck. Das Ventil sollte nur horizontal oder senkrecht mit einer Fließrichtung von unten nach oben erfolgen.

Innengewinde

52,74 €

inkl. 19% USt. , zzgl.

Am 26.02.2027 erwartet.
Lieferzeit: ca. 5 Monate Deutschland

Produktdaten

Anschluss:	2x Innengewinde (Rp)
Anschlussmaße:	2" (59,61 mm)
Arbeitsdruck:	16 bar
Temperatur:	max. 200 °C
Material:	Gehäuse und Klappe aus Edelstahl 316, Dichtungen aus PTFE
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht:	1.338 kg
Hersteller:	ABC Edelstahl Armaturen & Fittings GmbH

Produktbeschreibung

Rückschlagklappe aus Edelstahl 316 für die Wasserinstallation. Die Rückschlagklappe ist mit zwei Innengewinden ausgestattet, welche mit einem geeigneten Gewindedichtmaterial abgedichtet werden müssen. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.

Die Rückschlagklappe ist Metallisch dichtend. Die PTFE-Dichtungen (Teflon) der Rückschlagklappe ermöglicht eine hohe Flüssigkeitstemperatur des Mediums, die Dichtungen befinden sich im Deckel der Rückschlagklappe und an der aufhängung der Klappe. Der Betriebsdruck liegt bei maximal 16 bar. Die Klappe des Ventils ist frei hängend, sodass der Einbau so erfolgen muss, dass die Klappe selbstständig zufällt. Eine Fließrichtung des Mediums von oben nach unten ist nicht möglich. Verwenden Sie hierzu alternativ ein Rückschlagventil mit einer Feder. Die Rückschlagklappe eignet sich für heiße und kalte Medien in der Wassertechnik und in industriellen Anlagen und zeichnet sich durch eine hohe chemische Beständigkeit aus.
