Edelstahl Muffenventil 2x Innengewinde, gerade

Artikelnummer: EDELMUFFVENT
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Innengewinde

13,99 €

inkl. 19% USt. , zzgl.

24 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	2x Innengewinde (Rp)	Arbeitsdruck	Preis
Edelstahl Muffenventil 3/8" (16,66 mm) 2x Innengewinde, gerade	358410	3/8" (16,66 mm)	16 bar	13,99 € *
Edelstahl Muffenventil 1/2" (20,96 mm) 2x Innengewinde, gerade	28-11-08 / 358415	1/2" (20,96 mm)	16 bar	15,99 € *
Edelstahl Muffenventil 3/4" (26,44 mm) 2x Innengewinde, gerade	28-14-01 / 358420	3/4" (26,44 mm)	16 bar	19,99 € *
Edelstahl Muffenventil 1" (33,25 mm) 2x Innengewinde, gerade	28-12-04 / 358425	1" (33,25 mm)	16 bar	25,99 € *
Edelstahl Muffenventil 1 1/4" (41,91 mm) 2x Innengewinde, gerade	28-14-07 / 358432	1 1/4" (41,91 mm)	16 bar	34,99 € *
Edelstahl Muffenventil 1 1/2" (47,80 mm) 2x Innengewinde, gerade	358440	1 1/2" (47,80 mm)	16 bar	48,49 € *
Edelstahl Muffenventil 2" (59,61 mm) 2x Innengewinde, gerade	358450	2" (59,61 mm)	16 bar	59,99 € *

Produktdaten

Anschluss:	2x Innengewinde (Rp)
Anschlussmaße:	3/8" - 2"
Arbeitsdruck (PN):	16 bar
Temperatur:	max. 180 °C
Material:	Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Handrad aus Aluminium, Spindel aus Edelstahl, Dichtungen aus PTFE
Normen/Zulassungen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	diverse
Eigenschaften der Edelstahlfittings

Größe	d	H	D1	S	A	I
3/8"	45	80	70	21	10	3,5
1/2"	52	80	70	25	10	4,7
3/4"	60	86	70	31	15	6
1"	71,5	103	80	40	20	7,5
1 1/4"	81	105	80	50	25	10
1 1/2"	91	124	90	54	32	11
2"	101	138	100	67	40	12

Nr.	Teil	Material
1	Gehäuse außen	Edelstahl 316
2	Deckel	Edelstahl 316
3	Spindel	Edelstahl 316
4	Kegel	Edelstahl 316
5	Gehäusemutter	Edelstahl 316
6	Scheibe	Edelstahl 316
7	Buchsendichtung	PTFE
8	Dichtscheibe	Edelstahl 304
9	Handrad	Gegossenes Aluminium
10	Radmutter	Edelstahl 304
11	Platte	Aluminium
12	Tellerscheibe	Edelstahl 316
13	Verschlussmutter	Edelstahl 316
14	Dichtung	PTFE

Gewindemaße in mm

Beschreibung

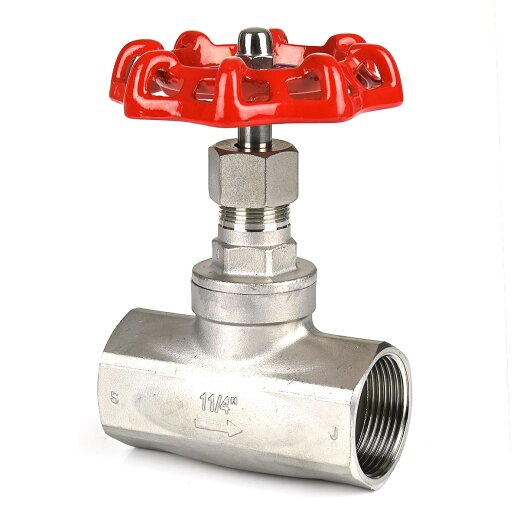

Edelstahl Muffenventil mit beidseitigem Innengewinde und einem Handrad aus lackiertem Aluminium. Oben am Handrad befindet sich ein Metallschild, auf dem die Drehrichtung zum Öffnen und Schließen aufgedruckt ist. Das Handrad ermöglicht ein sehr leichtes und langsames Öffnen und Schließen des Ventils, wodurch starke Druckveränderungen in der Leitung vermieden werden können. Siehe hierzu auch: Druckstoß/Wasserhammer. Anders als bei Kugelhähnen lässt sich hier allerdings nicht einschätzen wie weit das Ventil geöffnet ist. Die Fließrichtung des Mediums (z. B. Wasser) kann lediglich in eine Richtung erfolgen und ist seitlich am Muffenventil abzulesen.

Bei den Gewinden handelt es sich um Whitworth-Rohregewinde (BSP-Gewinde), welche standardmäßig in der Wassertechnik zum Einsatz kommen. Die Abdichtung der Gewinde erfolgt über PTFE-Gewindedichtband oder Gewindedichthanf. Die Innengewinde sind zylindrisch/parallel.

Das Muffenventil eignet sich für heiße und kalte Medien sowie für den Einsatz in der Lebensmitteltechnik und in der chemischen Prozessindustrie, wo es aufgrund der hohen chemischen Beständigkeit in vielen Bereichen Anwendung findet. Die Dichtungen bestehen aus PTFE.

Unterschied zum Muffenschieber

Anders als bei einem Plattenventil bzw. einem Edelstahl Muffenschieber kann der Durchfluss wesentlich feiner justiert werden. Ein Muffenschieber wird in der Regel nicht als Drosselventil eingesetzt, sondern komplett geöffnet oder geschlossen. Das Muffenventil hingegen arbeitet mit einem Kegel, der von oben nach unten geschoben wird, um das Ventil zu schließen. Der Durchfluss kann dabei reguliert werden.

Produkteigenschaften

geeignet für Kaltwasser und Heißwasser
rostfrei und korrosionsbeständig
langlebig

Zusatzinformationen

Häufige Fragen

Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.

Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.

Liste ansehen
