Produktdaten
Anschluss: | Schweißanschluss x Schlauchtülle |
---|---|
Anschlussmaße: | 3/8" x 17 mm |
Länge: | 70 mm |
Arbeitsdruck (PN): | 20 bar (bis max. 40 °C), 10 bar (Heißwasser) |
Temperatur: | -20 °C bis +220 °C |
Material: | Edelstahl 316 (V4A Stahl, Werkstoff 1.4404) |
Artikelgewicht: | 0.048 kg |
Hersteller: | diverse |
Eigenschaften der Edelstahlfittings |
Technische Zeichnung
Größe | A | B | L1 | L2 |
---|---|---|---|---|
1/4" x 13 mm | 13,5 | 13 | 70 | 31 |
3/8" x 17 mm | 17,2 | 17 | 70 | 31 |
1/2" x 21 mm | 21,3 | 21 | 70 | 31 |
3/4" x 26 mm | 25,5 | 26 | 70 | 31 |
1" x 33 mm | 33,7 | 33 | 70 | 31 |
1 1/4" x 42 mm | 42,4 | 42 | 70 | 31 |
1 1/2" x 48 mm | 48,3 | 48 | 100 | 31 |
2" x 60 mm | 60,3 | 60 | 100 | 31 |
Alle Maße sind in mm angegeben.
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Nutzungszeitraum von 25 Jahren und Wasser als Medium. Je nach Einsatzbereich und verwendete Medien, kann die Druckbeständigkeit im Laufe der Zeit eingeschränkt werden. Aggressive Medien können die Beständigkeit des Materials genauso wie Temperaturschwankungen, Witterungen und mechanische Belastungen beeinträchtigen.
Um eine möglichst lange Lebensdauer zu gewährleisten, verwenden Sie das Produkt nur für den dafür vorgesehenen Einsatzbereich. Der Arbeitsdruck der Produkte wird als PN (Pressure Nominal) angegeben und und bezieht sich auf eine Temperatur von 20 °C (Wasser als Medium). Es handelt sich um einen Referenzwert, um verschiedene Produkte miteinander vergleichen zu können.

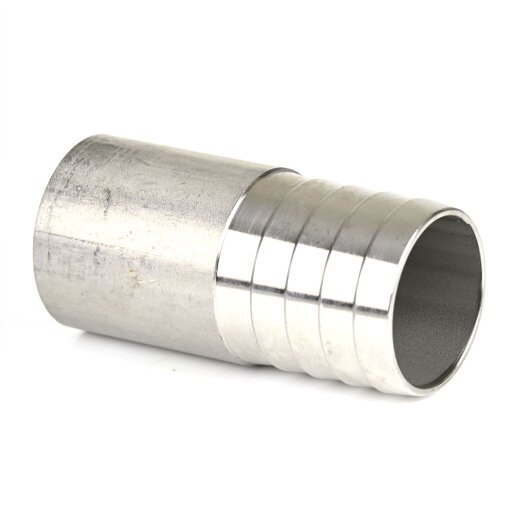

Edelstahl Anschweiß-Schlauchtülle mit gerippter Tülle für einen optimalen Halt des Schlauches. Die Schlauchtülle ist aus einem Stahlrohr gefertigt. Beim Stahl handelt es sich um Edelstahl 316 (V4A Stahl, Werkstoffnummer: 1.4404). Für die Befestigung des Schlauches benötigen Sie zusätzlich eine Schlauchschelle. Der Anschweißnippel ermöglicht das Verschweißen mit einem Edelstahlrohr oder einem anderen Edelstahl Schweißfitting. Achten Sie darauf, dass die zu verschweißenden die Materialien vergleichbar sind (V4A), um eine optimale Schweißverbindung zu erhalten.
Edelstahl 316 zeichnet sich durch eine hohe chemische Beständigkeit gegenüber verschiedener Medien aus und kann in der Kältetechnik, wie auch für heiße Medien verwendet werden. Zudem ist Edelstahl AISI 316 für den Einsatz in der Lebensmitteltechnik und in Trinkwasserleitungen geeignet. Die Edelstahl Anschweiß-Schlauchtülle kann für alle Schlaucharten verwendet werden und ist für den industriellen Bereich ausgelegt.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
- für Lebensmittel, Trinkwasser und die chemische Industrie geeignet
Zusatzinformationen
Häufige Fragen
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
Ja. Schläuche, welche nur aufgesteckt sind können zwar für geringe Druckanwendungen eingesetzt werden, könnten sich aber selbstständig lösen. Nur mit Schlauchschellen kann ein sicherer halt des Schlauches gewährleistet werden.
