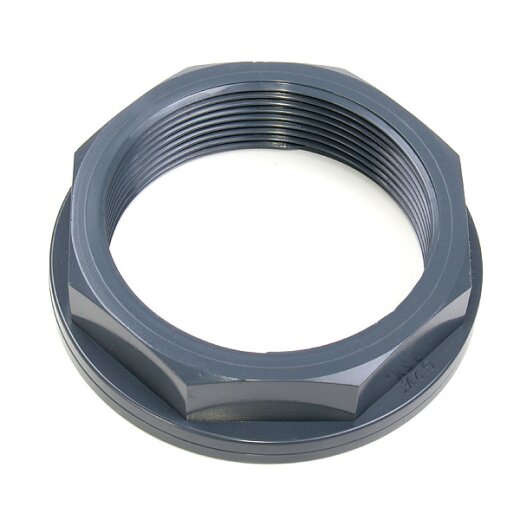

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Mutter für Durchführung 2 1/2" (75,18 mm)

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde . Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: 0100572
Kategorie: PVC-Durchführungen und Folienflansche

Überwurfmutter für alle PVC-Durchführungen der Firma VDL. BSP-Standardgewinde.Kombination mit anderen Gewindefittings möglich.

Innengewinde

10,00 €

inkl. 19% USt. , zzgl.

40 Auf Lager
Lieferzeit: 1 - 3 Werktage Deutschland

Produktdaten

Anschluss:	Innengewinde (G)
Anschlussmaße:	2 1/2" (75,18 mm)
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht:	0.064 kg
Hersteller:	Van de Lande

Technische Zeichnung

d1	d2	B	S
2 1/2" (75,18 mm)	95	23	85

Alle Maße sind in mm angegeben.

Produktbeschreibung

Ersatzmutter für PVC-Durchführungen. Passend für alle PVC-Durchführungen mit entsprechendem Außengewinde. Die Überwurfmutter besitzt einen Sechskant und kann mit einem Schraubenschlüssel befestigt werden.

Passend für folgende Durchführungen:

Die Überwurfmutter ist mit dem in der Wassertechnik gängigen BSP-Gewinde ausgestattet, welches theoretisch eine Kombination mit allen Gewindefittings und auch Gewinderohren mit entsprechendem Außengewinde erlaubt. Beachten Sie allerdings, dass die Gewinde bei Gewindefittings häufig zu kurz ausfallen, um diese vernünftig zu verschrauben.
