Produktdaten
Anschluss: | Außengewinde (R) x Innengewinde (Rp) 1/4", Stufenschlauchtülle (8 mm, 9 mm, 11 mm, 13 mm), Doppelnippel von 1/4" BSP auf 1/4" NPT-Gewinde |
---|---|
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | Kugelhahn aus PVC-U, Kugeldichtung aus PTFE (Teflon®), Oring am Außengewinde aus EPDM |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.046 kg |
Hersteller: | Praher Plastics |
Eigenschaften der PVC-U Fittings |

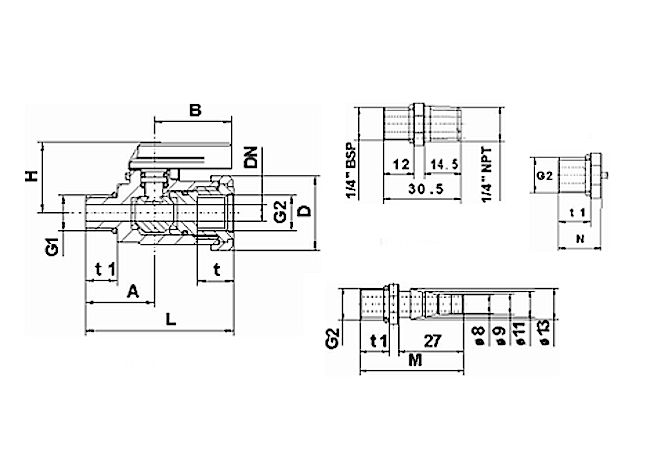

Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
G1 | G2 | A | B | D | H | L | M | N | t | t1 | PN |
---|---|---|---|---|---|---|---|---|---|---|---|
1/4" | 1/4" | 26 | 29 | 28 | 26,5 | 56 | 43 | 16 | 13,5 | 12 | 10 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

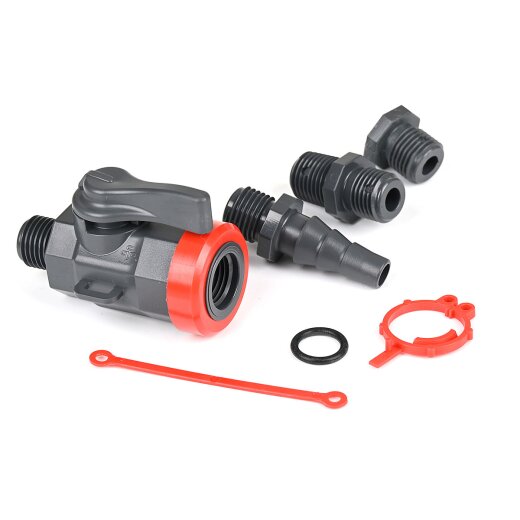

Laborkugelhahn aus PVC-U mit einem 1/4" Innen- und Außengewinde. Das Außengewinde ist bereits mit einem O-Ring aus EPDM ausgestattet, sodass das Gewinde nicht zusätzlich abgedichtet werden muss. Im Lieferumfang befindet sich zusätzlich eine Stufenschlauchtülle für Schläuche mit einem Innendurchmesser von 8 mm, 9 mm, 11 mm und 13 mm, sowie ein Übergangsnippel mit einem 1/4" BSP und einem 1/4" NPT-Gewinde und einem Blindstopfen, mit dem der Kugelhahn verschlossen werden kann. Der Blindstopfen kann über eine Kunststoffkette (ebenfalls im Lieferumfang enthalten) mit dem Kugelhahn verbunden werden.
Über den beigefügten Sicherungsring kann der Griff in geöffneter oder geschlossener Position fixiert werden, um ein versehentliches Öffnen oder Schließen des Ventils zu vermeiden. Zusätzlich lässt sich die Kugel in bestimmten Positionen fixieren. Die Kugel des Laborkugelhahns befindet sich zwischen zwei Gleitringen aus PTFE, um einen möglichst leichten Gang zu gewährleisten. Der Kugelhahn kann auch als Dosierkugelhahn verwendet werden.
