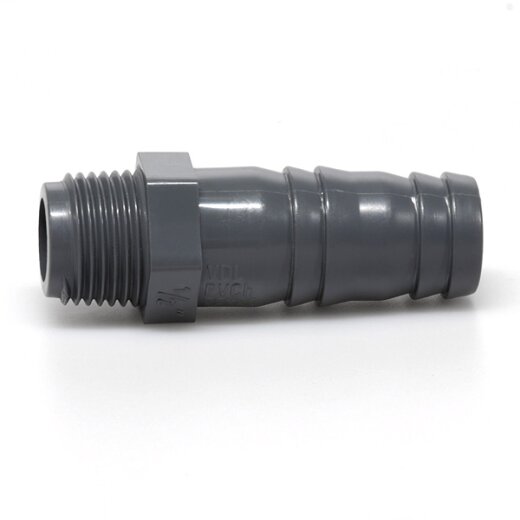

PVC-Schlauchtülle Außengewinde 1/4" (13,16 mm) für Schlauch 12/14 mm

PVC-Schlauchtülle mit einem Außengewinde, welches sich in alle Kunststofffittings, welche in der Wassertechnik zum Einsatz kommen, mit entsprechendem Innengewinde einschrauben lässt.
Außengewinde x Schlauchtülle
2,09 €
inkl. 19% USt. , zzgl. Versand
  • 19 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Außengewinde (R) x Schlauchtülle
Anschlussmaße: 1/4" (13,16 mm) x 12/14 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.01 kg
Hersteller: VDL® - Van de Lande BV
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung der Schlauchtülle.
d1 d2 d3 Z B C D S
1/4" (13,16 mm) 12 14 6 11 16 36 15
Alle Maße sind in mm angegeben.
Beschreibung

PVC-Schlauchtülle mit Außengewinde für verschieden Einsatzbereiche in der Bewässerungstechnik sowie in der Abwassertechnik, dem Pool- Teich- und Schwimmbadbau. Die Schlauchtülle kann für einen Druckbereich von bis zu 10 bar verwendet werden und überzeugt durch eine gute chemische Beständigkeit gegenüber Chlor, Salzwasser und Säuren. Zur Abdichtung des Gewindes wird zusätzlich Gewindedichtmaterial wie z. B. ein Abdichtband oder -faden benötigt. Die Mehrkantmutter ermöglicht eine einfache Verarbeitung der Schlauchtülle mit einem Schraubenschlüssel. Das Gewinde ist konisch wie fast alle Außengewinde in der Wassertechnik und kann mit allen Fittings mit entsprechendem Innengewinde verschraubt werden. Allerdings sollten Kunststofffittings nicht mit Metallfittings kombiniert werden, um das Gewinde nicht zu beschädigen.

Um den Schlauch sicher zu montieren, müssen sie diesen zusätzlich mit einer Schlauchschelle befestigen. Die Rippen der Tülle verhindern ein Abrutschen des Schlauches. Die PVC-Schlauchtülle eignet sich für alle Wasserschläuche.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
