Produktdaten
Anschluss: | Außengewinde (R) x Schlauchtülle |
---|---|
Anschlussmaße: | 3/8" (16,66 mm) x 16/18 mm |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.01 kg |
Hersteller: | Van de Lande |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
d1 | d2 | d3 | Z | B | C | D | S |
---|---|---|---|---|---|---|---|
3/8" (16,66 mm) | 16 | 18 | 7 | 12 | 18 | 40 | 19 |

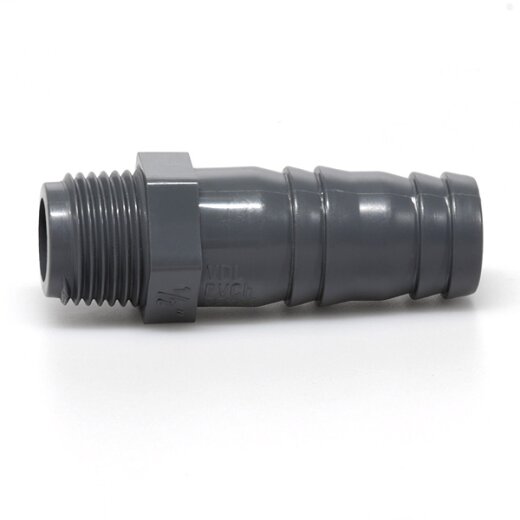

PVC-Schlauchtülle mit Außengewinde für verschieden Einsatzbereiche in der Bewässerungstechnik sowie in der Abwassertechnik, dem Pool- Teich- und Schwimmbadbau. Die Schlauchtülle kann für einen Druckbereich von bis zu 10 bar verwendet werden und überzeugt durch eine gute chemische Beständigkeit gegenüber Chlor, Salzwasser und Säuren. Zur Abdichtung des Gewindes wird zusätzlich Gewindedichtmaterial wie z. B. ein Abdichtband oder -faden benötigt. Die Mehrkantmutter ermöglicht eine einfache Verarbeitung der Schlauchtülle mit einem Schraubenschlüssel. Das Gewinde ist konisch wie fast alle Außengewinde in der Wassertechnik und kann mit allen Fittings mit entsprechendem Innengewinde verschraubt werden. Allerdings sollten Kunststofffittings nicht mit Metallfittings kombiniert werden, um das Gewinde nicht zu beschädigen.
Um den Schlauch sicher zu montieren, müssen sie diesen zusätzlich mit einer Schlauchschelle befestigen. Die Rippen der Tülle verhindern ein Abrutschen des Schlauches. Die PVC-Schlauchtülle eignet sich für alle Wasserschläuche.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
