Produktdaten
Anschluss: | 2x Außengewinde (R) |
---|---|
Anschlussmaße: | 3/8" (16,66 mm) |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.01 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
G | DN | PN | L | H | S |
---|---|---|---|---|---|
3/8" | 10 | 10 | 11 | 32 | 20 |
Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

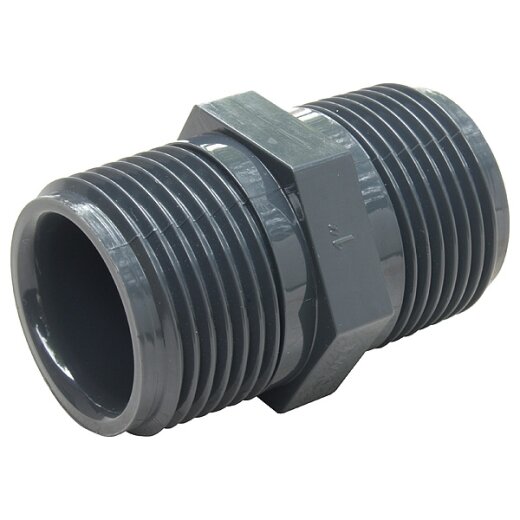

Der PVC-Doppelnippel besitzt auf beiden Seiten ein Außengewinde mit gleichen oder unterschiedlichen Durchmessern (Reduziernippel). So kann der Doppelnippel zur Reduzierung eines Gewindefittings auf einen geringeren Durchmesser verwendet werden.
Der maximalen Betriebsdruck liegt bei etwa 10 bar (bei 20 °C Flüssigkeitstemperatur). Mit dem Doppelnippel lassen sich zwei Gewindefittings mit entsprechendem Innengewinde miteinander verbinden. Zur Abdichtung der Gewinde wird ein Abdichtband oder ein Abdichtfaden benötigt. Der Doppelnippel lässt sich bequem mit einem Schraubenschlüssel befestigen. Bei den Gewinden handelt es sich um Whitworth-Rohrgewinde, welche standardmäßig in der Wassertechnik verwendet werden. Eine Kombination mit Gewindefittings aus eanderen Materialien ist problemlos möglich.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch Einsetzbar
UV-Beständigkeit
Werden PVC-U Rohre und Fittings im Außenbereich eingesetzt, sollten diese nicht der unmittelbaren Sonneneinstrahlung ausgesetzt sein, da diese auf Dauer das Material verspröden lässt. Die Rohre und Fittings können sich dadurch verfärben und die Druckbeständigkeit kann sich verringern. Zur Sicherheit können die PVC-Rohre im Außenbereich isoliert werden. In unserer Klimazone sind diese Probleme aber eher selten anzutreffen.
Trinkwassertauglichkeit
Trinkwasserleitungen unterliegen bestimmten Vorschriften und regelmäßigen Kontrollen. Unsere PVC-U Rohre und Fittings sind, wenn nicht explizit angegeben nicht für die Nutzung von Trinkwasserleitungen zertifiziert und dürfen nicht für die Trinkwasserversorgung verwendet werden.
Gewindetyp und -durchmesser
Der Doppelnippel besitzt beidseitig ein konisches Außengewinde (Gewindetyp R). In der Folgenden Tabelle sehen Sie die häufigsten Gewindegrößen in Zoll und die Umrechnung in mm.
Gewinde in Zoll |
Außengewinde in mm |
---|---|
1/4" | 13,157 |
3/8" | 16,662 |
1/2" | 20,955 |
3/4" | 26,441 |
1" | 33,249 |
1 1/4" | 41,910 |
1 1/2" | 47,803 |
2" | 59,614 |
2 1/2" | 75,184 |
3" | 87,884 |
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
