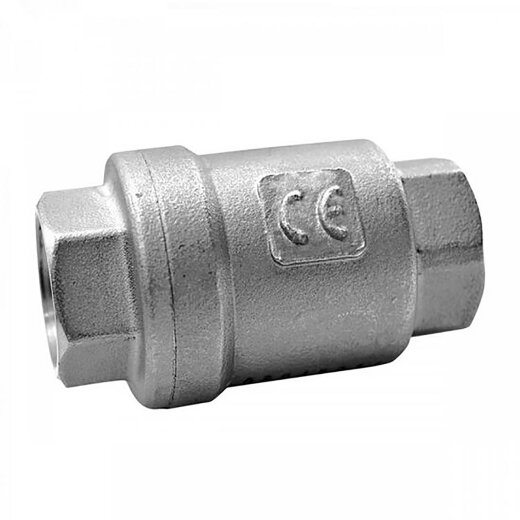

Edelstahl Rückschlagventil 2x Innengewinde

Das zweiteilige Edelstahl-Rückschlagventil ist für den vertikalen (Senkrecht) Einbau konzipiert und dient dazu, den Rückfluss von Medien in Rohrleitungssystemen zu verhindern. Gefertigt aus hochwertigem Edelstahl, bietet es eine robuste und langlebige Lösung für eine Vielzahl von industriellen Anwendungen. Für eine zuverlässige Funktion muss das Medium das Ventil von unten nach oben durchströmen. Dadurch wird verhindert, dass ein Gegendruck von mehr als 0,5 bar (5 m Wassersäule) das Ventil ungewollt wieder öffnet.

Der Körper und die Gewindeanschlüsse bestehen aus präzisionsgegossenem Edelstahl AISI 316 (CF8M), was eine ausgezeichnete Korrosionsbeständigkeit gegenüber vielen aggressiven Medien gewährleistet. Interne Komponenten wie die Feder, der Stift und die Scheibe sind ebenfalls aus Edelstahl AISI 316 gefertigt, um eine durchgängig hohe Materialqualität und Funktionssicherheit zu garantieren. Die federbelastete Konstruktion sorgt für ein schnelles und zuverlässiges Schließen, sobald der Durchfluss stoppt.

Für eine zuverlässige Abdichtung sorgen eine Körperdichtung aus PTFE (Polytetrafluorethylen) und eine Scheibendichtung aus FKM (Fluorkautschuk). Diese Materialkombination ermöglicht den Einsatz in einem breiten Temperaturbereich und bietet eine hohe chemische Beständigkeit. Das Ventil ist mit zwei Innengewinden nach ISO 7-1 Rp (Whitworth-Rohrgewinde) ausgestattet und in Nennweiten von 1/4" bis 4" erhältlich. Die Gewinde müssen mit einem geeigneten Gewindedichtmaterial, wie z. B. Teflon-Dichtband oder Hanf abgedichtetr werden. Das Whitworth-Rohrgewinde, auch als BSP-Gewinde bezeichnet, ist der Standard in der Wassertechnik und kommt bei allen Gewindefittings zum Einsatz, weshalb das Edelstahl-Rückschlagventil problemlos mit Edelstahl-Fittings verschraubt werden kann. Die genormten Gewinde ermöglichen auch einen Übergang auf Gewindefittings aus anderen Materialien.

Aufgrund seiner Materialeigenschaften eignet sich dieses Rückschlagventil ideal für den Einsatz in der chemischen Industrie, der Wasseraufbereitung, in Heizungs- und Kühlsystemen sowie im allgemeinen Anlagenbau, wo eine zuverlässige Verhinderung des Rückflusses kritisch ist.

Der Öffnungsdruck liegt bei mindestens 0,5 bar. Das Edelstahl-Rückschlagventil kann für einen Temperaturbereich von -20 °C bis 180 °C (Medientemperatur) verwendet werden und ist für einen Betriebsdruck von 16 bar (PN16) bei 20 °C und Wasser als Medium ausgelegt. Höhere Temperaturen können die Druckbeständigkeit reduzieren. Das Temperatur-/Druckdiagramm befindet sich im Datenblatt.
