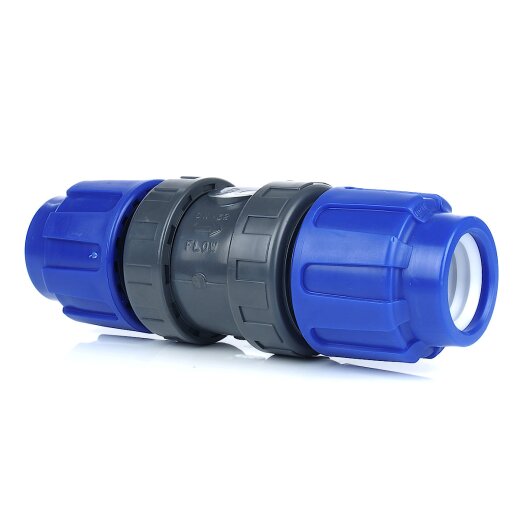

PE-Rückschlagventil für PE-Rohr, 2x Klemmmuffe 50 mm

Rückschlagventil mit Klemmmuffen für PE-Rohr. Das Rohr wird einfach in die Klemmmuffen eingeschoben und verschraubt. Die Klemmmuffen eignen sich für PE-Rohre aus PE-HD und PE-LD.

Klemmmuffe
43,93 €
inkl. 19% USt. , zzgl. Versand
  • 7 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: PE-Klemmmuffe x PE-Klemmmuffe
Anschlussmaße: 50 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtungen aus EPDM, Klemmringe aus POM, Feder aus Edelstahl
Typ: Federmechanismus
Artikelgewicht: 1.396 kg
Hersteller: Cepex
Beschreibung

PE-Rückschlagventil mit zwei PE-Klemmverschraubungen für PE-Rohre. Die Rohre werden einfach in die Klemmmuffen eingeschoben und verschraubt. Beide Anschlussseiten sind über eine Überwurfmutter mit dem Körper des Ventils verschraubt und können bei Bedarf entfernt werden. Das Ventil selbst besteht aus PVC-U, einem weichmacherfreien Kunststoff. Als Schließmechanismus kommt ein Kegel zum Einsatz. Dieser wird durch eine Feder an die Eingangsseite gedrückt und verschließt das Ventil selbstständig. Die Fließrichtung des Mediums (z. B. Wasser) ist auf dem Rückschlagventil gekennzeichnet. Das PE-Rückschlagventil kann in jeder beliebigen Position verbaut werden. Die PE-Verschraubungen eignen sich für alle PE-Rohre. Die Klemmringe bestehen aus Kunststoff.

Das PE-Rückschlagventil eignet sich für die Gartenbewässerung und verschiedene Brauchwasserleitungen. Ein DVGW-Zertifikat liegt nicht vor. Geeignet für den Transport von sauberem Wasser, Regenwasser sowie verschiedene chlorhaltige Wasser. Nicht geeignet für Kraftstoffe (Diesel und Benzin) und Salzwasser.

Druckverlust in Abhängigkeit der Fördermenge

A = Durchflussmenge in m³/h
B = Druckverlust in bar

16 mm
3/8"
A 0,42 0,85 1,35 2,08 2,44 2,80 - - -
B 0,35 0,52 0,58 0,28 0,34 0,60 - - -
20 mm
1/2"
A 0,44 0,92 1,60 2,05 2,48 3,10 3,53 - -
B 0,34 0,58 0,19 0,18 0,22 0,30 0,35 - -
25 mm
3/4"
A 0,54 1,06 1,65 2,18 3,21 3,91 4,32 - -
B 0,17 0,22 0,15 0,18 0,29 0,38 0,44 - -
32 mm
1"
A 0,35 1,13 1,62 2,02 2,59 3,07 3,51 4,20 -
B 0,13 0,18 0,15 0,14 0,14 0,15 0,16 0,20 -
40 mm
1 1/4"
A 3,15 5,20 7,35 9,38 12,17 15,05 - - -
B 0,13 0,12 0,16 0,21 0,31 0,43 - - -
50 mm
1 1/2"
A 25,85 20,70 17,50 12,30 8,86 3,22 - - -
B 0,38 0,27 0,19 0,11 0,09 0,09 - - -
63 mm
2"
A 39,80 34,50 27,50 21,15 12,65 6,25 - - -
B 0,70 0,48 0,28 0,17 0,09 0,08 - - -
75 mm
2 1/2"
A 50,00 44,20 36,50 30,90 25,50 20,35 12,30 6,27 -
B 0,40 0,29 0,23 0,20 0,15 0,12 0,11 0,11 -
90 mm
3"
A 83,50 74,80 64,90 50,38 43,08 35,22 28,75 18,02 8,28
B 0,45 0,39 0,31 0,21 0,18 0,14 0,11 0,08 0,11
110 mm
4"
A 77,2 67,50 60,10 49,60 41,10 31,50 24,60 15,80 7,90
B 0,46 0,36 0,30 0,22 0,18 0,14 0,13 0,01 0,08

Öffnungsdruck

Größe des
Ventils
Mindestdruck
bar
Maximaler Druck
bar
3/8" 0,11 0,19
3/4" 0,035 0,067
1" 0,042 0,077
1 1/4" 0,038 0,069
1 1/2" 0,063 0,088
2" 0,038 0,060
2 1/2" 0,031 0,060
3" 0,025 0,060

Mindestdruck = Mindestdruck um das Ventil zu öffnen

Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar
