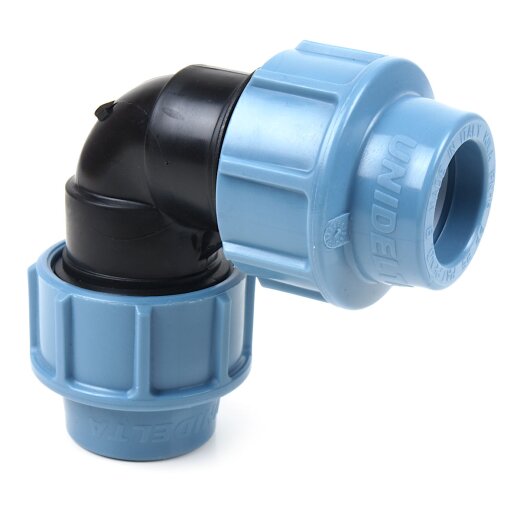

PE-Winkel 90° 2x Klemmmuffe 32 mm PN 16

Produktdaten

Anschluss:	2x Klemmmuffe
Anschlussmaße:	32 mm
Winkel:	90°
Arbeitsdruck (PN):	16 bar
Temperatur:	-10 °C bis +80 °C, kurzzeitig 100 °C
Material:	PP
Normen/Zulassungen:	DVGW
Farbe:	schwarz/blau
Hersteller:	Cepex®

Technische Zeichnung

Informationen zu den Maßangaben

Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.

Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.

Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.

D	DN	PN	L	Z	E
32	25	16	81	18	65

Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Mit dem PE-Winkel 90° lassen sich PE-Rohre leicht um Ecken verlegen. Bitte verwenden Sie den PE-Winkel nur für PE-Rohre, da sonst nicht gewährleistet werden kann, dass der PE-Winkel auch entsprechenden Druck standhalten kann. Beide Seiten des 90° PE-Winkels sind mit einer Klemmmuffe ausgestattet, in die ein PE-Rohr eingeschoben wird. Durch das Festschrauben der Überwurfmutter wird das PE-Rohr fest verklemmt.

Produkteigenschaften

• Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
• UV-beständig
• geringes Gewicht
• hohe Abriebfestigkeit
• physiologisch unbedenklich

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen

Aufbau

Nummer	Bezeichnung	Material
1	Überwurfmutter	PP
2	Grip-Ring	POM
3	Einlegeteil	PP
4	O-Ring	NBR
5	Körper	PP

Die PE-Klemmverbinder bestehen anders als die PE-Rohre selbst aus PP, einem harten und UV-beständigem Kunststoff. Über einen Grip-Ring, welcher sich beim Festschrauben der Überwurfmutter in die Außenseite des zu verbindenden PE-Rohres einschneidet, wird eine sehr stabile, mechanische Verbindung zwischen dem Rohr und dem Fitting hergestellt. Der integrierte O-Ring liegt nach der Montage außen am PE-Rohr an und dichtet dieses ab. Klemmverbinder können zu einem späteren Zeitpunkt, bei Bedarf wieder von den PE-Rohren gelöst und anschließend erneut verwendet werden.
