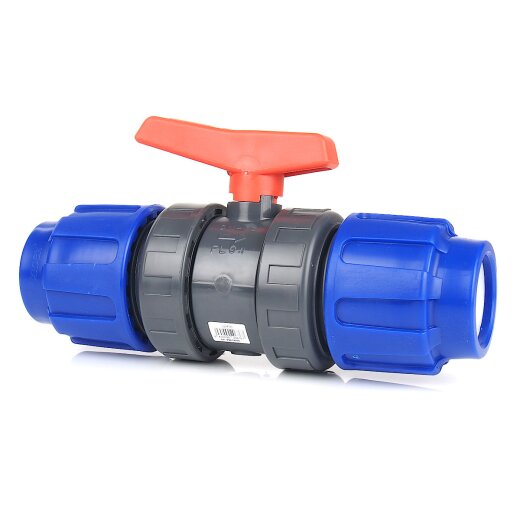

PVC-Kugelhahn 2x PE-Klemmmuffe

PE-Klemmmuffe
ab
17,79 €
inkl. 19% USt. , zzgl. Versand
  • 89 Auf Lager
Produktvarianten

Artikel PE-Klemmverschraubung Arbeitsdruck Preis
PVC-Kugelhahn 2x PE-Klemmmuffe 16 mm PVCKUG2PE-16 16 mm 10 bar 17,79 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 20 mm PVCKUG2PE-20 20 mm 10 bar 19,59 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 25 mm PVCKUG2PE-25 25 mm 10 bar 23,86 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 32 mm PVCKUG2PE-32 32 mm 10 bar 30,06 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 40 mm PVCKUG2PE-40 40 mm 10 bar 33,33 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 50 mm 43551 50 mm 10 bar 40,99 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 63 mm 43552 63 mm 10 bar 60,49 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 75 mm PVCKUG2PE-75 75 mm 10 bar 131,73 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 90 mm PVCKUG2PE-90 90 mm 10 bar 168,29 € *
PVC-Kugelhahn 2x PE-Klemmmuffe 110 mm PVCKUG2PE-110 110 mm 10 bar 268,72 € *

Alle Artikel anzeigen

Produktdaten

Anschluss: PE-Klemmverschraubung
Anschlussmaße: 16 mm - 110 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: Körper aus PVC-U, Dichtungen aus EPDM, PE-Verschraubung aus PP
Hersteller: Cepex
Beschreibung

PVC-Kugelhahn mit zwei PE-Klemmmuffen zum Verschrauben von PE-Rohren. Die PE-Rohre werden einfach in die Klemmmuffen eingeschoben und verschraubt. Beide Anschlussseiten sind über eine Überwurfmutter mit dem Körper des Ventils verschraubt und können bei Bedarf entfernt werden.

Der Kugelhahn besteht aus PVC-U, einem weichmacherfreiem Hart-PVC, welches hohe Beständigkeiten gegen diverse Säuren, Salzwasser und chlorhaltiges Wasser besitzt, weshalb sich Kugelhähne aus PVC-U bereits lange in der chemischen Prozessindustrie und der Schwimmbadtechnik, sowie im privaten Bereich im Poolbau und der Aquaristik (auch Meerwasseraquaristik) etabliert haben.

Die Kugel ist besonders leichtgängig und lässt sich aufgrund des Antiblocksystems gleichmäßig öffnen und schließen. Der Griff ist mit einer Schraube fest am doppelt abgedichteten Schaft des Hahns angeschraubt. Die Kugel ist durch ein Ausspülen gesichert (verschraubt).

Doppelte Schaftabdichtung

Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.

Angeschraubter Griff

Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.

Antiblock System

Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) und einer Beschädigung der Armatur führen könnte, wird so vermieden.

Aufbau des Kugelhahns

Explosionszeichnung des PVC-Kugelhahns
Nummer Name Material
1 Schaft PVC-U
2 Kugel PVC-U
3 Überwurfmutter PVC-U
4 Griff PP + GR + TPE
5 Anschluss PE
6 Gleitring HDPE
7 O-Ring EPDM
8 Dämpfungsring EPDM
9 O-Ring EPDM
10 O-Ring EPDM
11 Schlüssel EPDM
12 Körper PVC-U

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar
