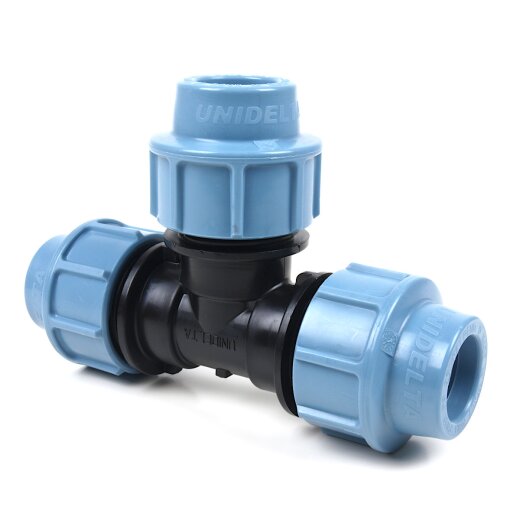

PE T-Stück 3x Klemmmuffe 50 mm

PE T-Stück mit drei gleichgroßen Klemmmuffen, in die jeweils ein PE-Rohr festgeklemmt werden kann. Die Klemmverschraubungen eignen sich für alle PE-Rohre aus PE-HD und PE-LD.

Klemmmuffen
15,99 €
inkl. 19% USt. , zzgl. Versand
  • 8 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: 3x Klemmmuffe
Anschlussmaße: 50 mm
Arbeitsdruck (PN): 16 bar
Temperatur: -10 °C bis +80 °C, kurzzeitig 100 °C
Material: PP, Klemmringe aus POM, Dichtung aus NBR
Normen/Zulassungen: DVGW
Artikelgewicht: 0.912 kg
Hersteller: Unidelta

Technische Zeichnung

Technische Zeichnung des PE-T-Stücks
d D L l L1 PN
50 96 254 100 125 16

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

Beschreibung

PE-T-Stück 90° mit drei gleich großen Klemmmuffen in die PE-Rohre eingeschoben und festgeklemmt werden können. Die Klemmringverschraubung hält das Rohr über einen Klemmring aus Kunststoff fest. Diese Art der Verbindung kann für einen Betriebsdruck von bis zu 16 bar verwendet werden und eignet sich sehr gut für VVerlegerohre in der Beregnungstechnik und der Gartenbewässerung. Die Überwurfmutter lasst sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings. Das PE T-Stück besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig.

Aufbau

Explosionszeichnung eines PE-Klemmfittings
Nummer Bezeichnung Material
1 Überwurfmutter PP
2 Grip-Ring POM
3 Einlegeteil PP
4 O-Ring NBR
5 Körper PP
DVGW-geprüft Siegel

DVGW-Zertifiziert

Die PE-Verschraubung ist vom DVGW (Deutscher Verein des Gas- und Wasserfaches e. V.) auf die physiologische Unbedenklichkeit geprüft und für die Trinkwasserversorgung zugelassen. Beachten Sie in Trinkwasserinstallationen, dass auch die verwendeten PE-Rohre für die Trinkwasserversorgung zugelassen sind.

Produkteigenschaften

  • Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
  • UV-beständig
  • geringes Gewicht
  • hohe Abriebfestigkeit
  • physiologisch unbedenklich
  • DVGW-geprüft (trinkwassertauglich)

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
