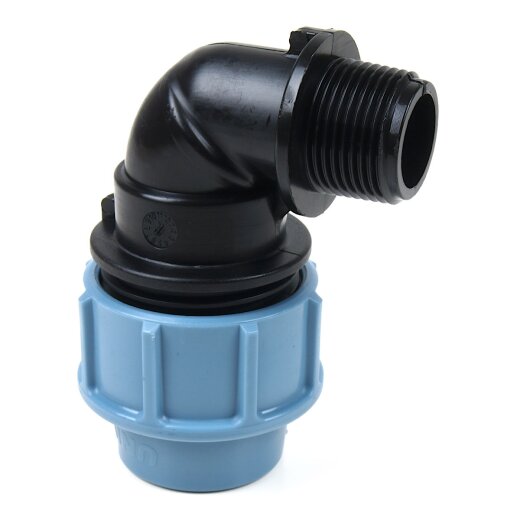

PE-Winkel 90° 1x Klemmmuffe 50 mm, 1x Außengewinde 1 1/2" (47,80 mm)

Dieser PE-Winkel besitzt auf einer Seite eine Klemmmuffe, in der sich ein PE-Rohr befestigen lässt und auf der anderen Seite ein Außengewinde, auf welches ein Kunststofffitting mit entsprechendem Innengewinde aufgeschraubt werden kann.

Klemmmuffe x Außengewinde
8,49 €
inkl. 19% USt. , zzgl. Versand
  • 5 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klemmmuffe x Außengewinde (R)
Anschlussmaße: 50 mm x 1 1/2" (47,80 mm)
Arbeitsdruck (PN): 16 bar
Temperatur: -10 °C bis +80 °C, kurzzeitig 100 °C
Material: PP, Klemmringe aus POM, Dichtung aus NBR
Normen/Zulassungen: DVGW, Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.378 kg
Hersteller: Unidelta

Technische Zeichnung

Technische Zeichnung des PE-Winkels
d x G D I H L L1 PN
50 x 1 1/2" 96 102 27 138 77 16

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

Beschreibung

PE-Winkel mit einer Klemmverschraubung für PE-Rohre und einem Außengewinde für Gewindefittings mit entsprechendem Innengewinde. In die Klemmmuffe kann ein PE-Rohr eingeschoben und festgeschraubt werden. Eine solche Verbindung kann für einen Betriebsdruck von bis zu 16 bar verwendet werden. Der PE-Winkel eignet sich für alle PE-Rohre. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworthgewinde, welches direkt mit PP-Gewindefittings sowie Gewindefittings aus anderen Materialien verschraubt werden kann.

Das Gewinde muss zusätzlich mit einem geeigneten Gewindedichtmaterial abgedichtet werden. Für Kunststoffgewinde eignet sich PTFE-Dichtband. Die Überwurfmutter lasst sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings.

Aufbau

Explosionszeichnung eines PE-Klemmfittings
Nummer Bezeichnung Material
1 Überwurfmutter PP
2 Grip-Ring POM
3 Einlegeteil PP
4 O-Ring NBR
5 Körper PP
DVGW-geprüft Siegel

DVGW-Zertifiziert

Die PE-Verschraubung ist vom DVGW (Deutscher Verein des Gas- und Wasserfaches e. V.) auf die physiologische Unbedenklichkeit geprüft und für die Trinkwasserversorgung zugelassen. Beachten Sie in Trinkwasserinstallationen, dass auch die verwendeten PE-Rohre für die Trinkwasserversorgung zugelassen sind.

Produkteigenschaften

  • Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
  • UV-beständig
  • geringes Gewicht
  • hohe Abriebfestigkeit
  • physiologisch unbedenklich
  • DVGW-geprüft (trinkwassertauglich)

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
