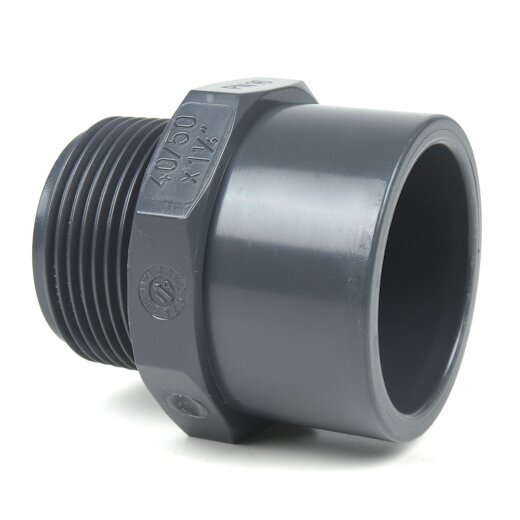

PVC-Gewindestück Klebeseite x Außengewinde

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

PVC-Gewindestück Klebeseite x Außengewinde

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Q: Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig. Klebeanleitung für PVC-Rohren und Fittings

Q: Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde . Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: PVCGEWSTK
Kategorie: PVC-Gewindestücke

Das PVC-Gewindestück besitzt auf einer Seite eine Klebemuffe/Klebestutzen für die Verklebung mit PVC-Rohren oder PVC-Fittings und auf der anderen Seite ein Außengewinde, welches sich mit allen gängigen Gewinden in der Wassertechnik kombinieren lässt.

Klebemuffe / Klebestutzen x Außengewinde

0,77 €

inkl. 19% USt. , zzgl.

4848 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Anschluss	Anschlussmaße	Arbeitsdruck	Preis	Menge
PVC-Gewindestück Klebeseite 10 mm/16 mm, Außengewinde 1/4" (13,16 mm)	0101318	Klebemuffe/Klebestutzen x Außengewinde (R)	10 mm/16 mm x 1/4" (13,16 mm)	10 bar	1,20 € *
PVC-Gewindestück Klebeseite 12 mm/16 mm, Außengewinde 1/4" (13,16 mm)	0101319	Klebemuffe/Klebestutzen x Außengewinde (R)	12 mm/16 mm x 1/4" (13,16 mm)	10 bar	1,17 € *
PVC-Gewindestück Klebeseite 12 mm/16 mm, Außengewinde 3/8" (16,66 mm)	0100772	Klebemuffe/Klebestutzen x Außengewinde (R)	12 mm/16 mm x 3/8" (16,66 mm)	10 bar	0,77 € *
PVC-Gewindestück Klebeseite 16 mm, Außengewinde 1/4" (13,16 mm)	040601	Klebemuffe x Außengewinde (R)	16 mm x 1/4" (13,16 mm)	10 bar	1,24 € *
PVC-Gewindestück Klebeseite 16 mm/20 mm, Außengewinde 3/8" (16,66 mm)	040602	Klebemuffe/Klebestutzen x Außengewinde (R)	16 mm/20 mm x 3/8" (16,66 mm)	10 bar	1,03 € *
PVC-Gewindestück Klebeseite 16 mm/20 mm, Außengewinde 1/2" (20,96 mm)	040603	Klebemuffe/Klebestutzen x Außengewinde (R)	16 mm/20 mm x 1/2" (20,96 mm)	10 bar	1,12 € *
PVC-Gewindestück Klebeseite 20 mm/25 mm, Außengewinde 3/8" (16,66 mm)	040604	Klebemuffe/Klebestutzen x Außengewinde (R)	20 mm/25 mm x 3/8" (16,66 mm)	10 bar	1,01 € *
PVC-Gewindestück Klebeseite 20 mm/25 mm, Außengewinde 1/2" (20,96 mm)	040605	Klebemuffe/Klebestutzen x Außengewinde (R)	20 mm/25 mm x 1/2" (20,96 mm)	10 bar	1,03 € *
PVC-Gewindestück Klebeseite 20 mm/25 mm, Außengewinde 3/4" (26,44 mm)	040606	Klebemuffe/Klebestutzen x Außengewinde (R)	20 mm/25 mm x 3/4" (26,44 mm)	10 bar	1,12 € *
PVC-Gewindestück Klebeseite 25 mm/32 mm, Außengewinde 1/2" (20,96 mm)	040607	Klebemuffe/Klebestutzen x Außengewinde (R)	25 mm/32 mm x 1/2" (20,96 mm)	10 bar	1,08 € *
PVC-Gewindestück Klebeseite 25 mm/32 mm, Außengewinde 3/4" (26,44 mm)	040608	Klebemuffe/Klebestutzen x Außengewinde (R)	25 mm/32 mm x 3/4" (26,44 mm)	10 bar	1,08 € *
PVC-Gewindestück Klebeseite 25 mm/32 mm, Außengewinde 1" (33,25 mm)	040609	Klebemuffe/Klebestutzen x Außengewinde (R)	25 mm/32 mm x 1" (33,25 mm)	10 bar	1,24 € *
PVC-Gewindestück Klebeseite 32 mm/40 mm, Außengewinde 1/2" (20,96 mm)	040610	Klebemuffe/Klebestutzen x Außengewinde (R)	32 mm/40 mm x 1/2" (20,96 mm)	10 bar	1,36 € *
PVC-Gewindestück Klebeseite 32 mm/40 mm, Außengewinde 3/4" (26,44 mm)	040611	Klebemuffe/Klebestutzen x Außengewinde (R)	32 mm/40 mm x 3/4" (26,44 mm)	10 bar	1,36 € *
PVC-Gewindestück Klebeseite 32 mm/40 mm, Außengewinde 1" (33,25 mm)	040612	Klebemuffe/Klebestutzen x Außengewinde (R)	32 mm/40 mm x 1" (33,25 mm)	10 bar	1,36 € *
PVC-Gewindestück Klebeseite 32 mm/40 mm, Außengewinde 1 1/4" (41,91 mm)	040613	Klebemuffe/Klebestutzen x Außengewinde (R)	32 mm/40 mm x 1 1/4" (41,91 mm)	10 bar	1,59 € *
PVC-Gewindestück Klebeseite 40 mm/50 mm, Außengewinde 3/4" (26,44 mm)	040633	Klebemuffe/Klebestutzen x Außengewinde (R)	40 mm/50 mm x 3/4" (26,44 mm)	10 bar	2,02 € *
PVC-Gewindestück Klebeseite 40 mm/50 mm, Außengewinde 1" (33,25 mm)	040614	Klebemuffe/Klebestutzen x Außengewinde (R)	40 mm/50 mm x 1" (33,25 mm)	10 bar	2,12 € *
PVC-Gewindestück Klebeseite 40 mm/50 mm, Außengewinde 1 1/4" (41,91 mm)	040615	Klebemuffe/Klebestutzen x Außengewinde (R)	40 mm/50 mm x 1 1/4" (41,91 mm)	10 bar	2,12 € *
PVC-Gewindestück Klebeseite 40 mm/50 mm, Außengewinde 1 1/2" (47,80 mm)	040616	Klebemuffe/Klebestutzen x Außengewinde (R)	40 mm/50 mm x 1 1/2" (47,80 mm)	10 bar	2,12 € *
PVC-Gewindestück Klebeseite 50 mm/63 mm, Außengewinde 1" (33,25 mm)	040617	Klebemuffe/Klebestutzen x Außengewinde (R)	50 mm/63 mm x 1" (33,25 mm)	10 bar	3,64 € *
PVC-Gewindestück Klebeseite 50 mm/63 mm, Außengewinde 1 1/4" (41,91 mm)	040618	Klebemuffe/Klebestutzen x Außengewinde (R)	50 mm/63 mm x 1 1/4" (41,91 mm)	10 bar	3,64 € *
PVC-Gewindestück Klebeseite 50 mm/63 mm, Außengewinde 1 1/2" (47,80 mm)	040619	Klebemuffe/Klebestutzen x Außengewinde (R)	50 mm/63 mm x 1 1/2" (47,80 mm)	10 bar	3,38 € *
PVC-Gewindestück Klebeseite 50 mm/63 mm, Außengewinde 2" (59,61 mm)	040620	Klebemuffe/Klebestutzen x Außengewinde (R)	50 mm/63 mm x 2" (59,61 mm)	10 bar	3,28 € *
PVC-Gewindestück Klebeseite 63 mm/75 mm, Außengewinde 1 1/4" (41,91 mm)	040621	Klebemuffe/Klebestutzen x Außengewinde (R)	63 mm/75 mm x 1 1/4" (41,91 mm)	10 bar	5,76 € *
PVC-Gewindestück Klebeseite 63 mm/75 mm, Außengewinde 1 1/2" (47,80 mm)	040622	Klebemuffe/Klebestutzen x Außengewinde (R)	63 mm/75 mm x 1 1/2" (47,80 mm)	10 bar	5,90 € *
PVC-Gewindestück Klebeseite 63 mm/75 mm, Außengewinde 2" (59,61 mm)	040623	Klebemuffe/Klebestutzen x Außengewinde (R)	63 mm/75 mm x 2" (59,61 mm)	10 bar	4,09 € *
PVC-Gewindestück Klebeseite 63 mm/75 mm, Außengewinde 2 1/2" (75,18 mm)	040624	Klebemuffe/Klebestutzen x Außengewinde (R)	63 mm/75 mm x 2 1/2" (75,18 mm)	10 bar	5,76 € *
PVC-Gewindestück Klebeseite 75 mm/90 mm, Außengewinde 2" (59,61 mm)	040625	Klebemuffe/Klebestutzen x Außengewinde (R)	75 mm/90 mm x 2" (59,61 mm)	10 bar	8,47 € *
PVC-Gewindestück Klebeseite 75 mm/90 mm, Außengewinde 2 1/2" (75,18 mm)	040626	Klebemuffe/Klebestutzen x Außengewinde (R)	75 mm/90 mm x 2 1/2" (75,18 mm)	10 bar	5,57 € *
PVC-Gewindestück Klebeseite 75 mm/90 mm, Außengewinde 3" (87,88 mm)	040627	Klebemuffe/Klebestutzen x Außengewinde (R)	75 mm/90 mm x 3" (87,88 mm)	10 bar	8,62 € *
PVC-Gewindestück Klebeseite 90 mm/110 mm, Außengewinde 2 1/2" (75,18 mm)	040628	Klebemuffe/Klebestutzen x Außengewinde (R)	90 mm/110 mm x 2 1/2" (75,18 mm)	10 bar	13,42 € *
PVC-Gewindestück Klebeseite 90 mm/110 mm, Außengewinde 3" (87,88 mm)	040629	Klebemuffe/Klebestutzen x Außengewinde (R)	90 mm/110 mm x 3" (87,88 mm)	10 bar	13,51 € *
PVC-Gewindestück Klebeseite 90 mm/110 mm, Außengewinde 4" (113,03 mm)	040630	Klebemuffe/Klebestutzen x Außengewinde (R)	90 mm/110 mm x 4" (113,03 mm)	10 bar	15,80 € *
PVC-Gewindestück Klebeseite 110 mm/125 mm, Außengewinde 3" (87,88 mm)	040631	Klebemuffe/Klebestutzen x Außengewinde (R)	110 mm/125 mm x 3" (87,88 mm)	10 bar	17,60 € *
PVC-Gewindestück Klebeseite 110 mm/125 mm, Außengewinde 4" (113,03 mm)	040632	Klebemuffe/Klebestutzen x Außengewinde (R)	110 mm/125 mm x 4" (113,03 mm)	10 bar	18,44 € *
PVC-Gewindestück Klebeseite 140 mm/160 mm x Außengewinde 4" (113,03 mm)	0110432	Klebemuffe/Klebestutzen x Außengewinde (R)	140 mm/160 mm x 4" (113,03 mm)	10 bar	36,53 € *

Produktdaten

Anschluss:	Klebemuffe/Klebestutzen x Außengewinde (R)
Anschlussmaße:	10/16 mm x 1/4" - 140/160 mm x 4"
Arbeitsdruck:	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	Van de Lande

Produktbeschreibung

Das Gewindestück besitzt auf einer Seite eine Klebemuffe (Innendurchmesser) und gleichzeitig einen Klebestutzen (Außendurchmesser) und auf der anderen Seite ein Außengewinde. Die Klebeseite ermöglicht eine Verbindung mit einem PVC-Rohr oder mit einer Klebemuffe eines anderen PVC-U Fittings. Auf die Gewindeseite kann ein Gewindefitting mit entsprechendem Innengewinde aufgeschraubt werden. Das Gewinde ermöglicht eine Verbindung mit anderen Kunststofffittings oder einen Übergang auf Metallrohre.

Für die Verklebung mit einem PVC-Rohr oder einem PVC-Fittings benötigen Sie zusätzlich PVC-Kleber. Das Gewinde muss mit einem Gewindedichtband abgedichtet werden.
