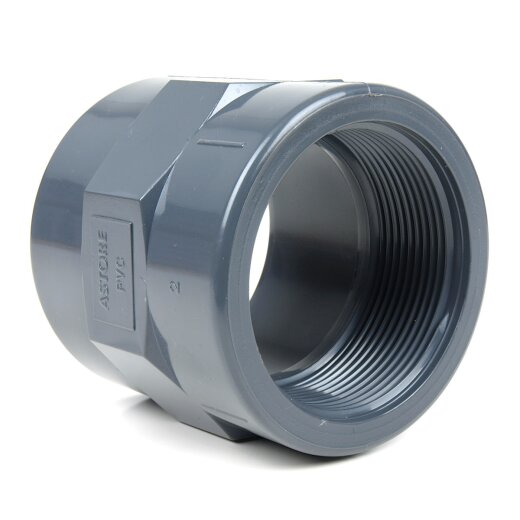

PVC-Übergangsmuffe 1x Klebemuffe, 1x Innengewinde

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

PVC-Übergangsmuffe 1x Klebemuffe, 1x Innengewinde

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Q: Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig. Klebeanleitung für PVC-Rohren und Fittings

Q: Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde . Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: PVCMUFKMXIG
Kategorie: PVC-Muffen

PVC-Übergangsmuffe mit einem Innengewinde und einer Klebemuffe.

Klebemuffe x Innengewinde

1,29 €

inkl. 19% USt. , zzgl.

1515 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Klebemuffen x Innengewinde (Rp)	Arbeitsdruck	Preis	Menge
PVC-Gewindemuffe 1x Klebemuffe 12 mm, 1x Innengewinde 1/4" (13,16 mm)	0101320	12 mm x 1/4" (13,16 mm)	16 bar	2,39 € *
PVC-Gewindemuffe 1x Klebemuffe 16 mm, 1x Innengewinde 1/4" (13,16 mm)	0100346	16 mm x 1/4" (13,16 mm)	16 bar	2,39 € *
PVC-Gewindemuffe 1x Klebemuffe 16 mm, 1x Innengewinde 3/8" (16,66 mm)	041801	16 mm x 3/8" (16,66 mm)	16 bar	1,69 € *
PVC-Gewindemuffe 1x Klebemuffe 20 mm, 1x Innengewinde 1/4" (13,16 mm)	325017	20 mm x 1/4" (13,16 mm)	16 bar	2,59 € *
PVC-Gewindemuffe 1x Klebemuffe 20 mm, 1x Innengewinde 3/8" (16,66 mm)	0100347	20 mm x 3/8" (16,66 mm	16 bar	2,59 € *
PVC-Gewindemuffe 1x Klebemuffe 20 mm, 1x Innengewinde 1/2" (20,96 mm)	041802	20 mm x 1/2" (20,96 mm)	16 bar	1,69 € *
PVC-Gewindemuffe 1x Klebemuffe 25 mm, 1x Innengewinde 3/8" (16,66 mm)	325028	25 mm x 3/8" (16,66 mm)	16 bar	3,99 € *
PVC-Gewindemuffe 1x Klebemuffe 25 mm, 1x Innengewinde 1/2" (20,96 mm)	041803	25 mm x 1/2" (20,96 mm)	16 bar	2,49 € *
PVC-Gewindemuffe 1x Klebemuffe 25 mm, 1x Innengewinde 3/4" (26,44 mm)	041804	25 mm x 3/4" (26,44 mm)	16 bar	1,29 € *
PVC-Gewindemuffe 1x Klebemuffe 32 mm, 1x Innengewinde 1/2" (20,96 mm)	041805	32 mm x 1/2" (20,96 mm)	16 bar	4,49 € *
PVC-Gewindemuffe 1x Klebemuffe 32 mm, 1x Innengewinde 3/4" (26,44 mm)	041806	32 mm x 3/4" (26,44 mm)	16 bar	2,49 € *
PVC-Gewindemuffe 1x Klebemuffe 32 mm, 1x Innengewinde 1" (33,25 mm)	041807	32 mm x 1" (33,25 mm)	16 bar	1,59 € *
PVC-Gewindemuffe 1x Klebemuffe 40 mm, 1x Innengewinde 3/4" (26,44 mm)	325048	40 mm x 3/4" (26,44 mm)	10 bar	4,99 € *
PVC-Gewindemuffe 1x Klebemuffe 40 mm, 1x Innengewinde 1" (33,25 mm)	041808	40 mm x 1" (33,25 mm)	16 bar	4,99 € *
PVC-Gewindemuffe 1x Klebemuffe 40 mm, 1x Innengewinde 1 1/4" (41,91 mm)	041809	40 mm x 1 1/4" (41,91 mm)	16 bar	2,19 € *
PVC-Gewindemuffe 1x Klebemuffe 50 mm, 1x Innengewinde 1" (33,25 mm)	325058	50 mm x 1" (33,25 mm)	10 bar	6,99 € *
PVC-Gewindemuffe 1x Klebemuffe 50 mm, 1x Innengewinde 1 1/4" (41,91 mm)	041810	50 mm x 1 1/4" (41,91 mm)	16 bar	6,99 € *
PVC-Gewindemuffe 1x Klebemuffe 50 mm, 1x Innengewinde 1 1/2" (47,80 mm)	041811	50 mm x 1 1/2" (47,80 mm)	16 bar	3,49 € *
PVC-Gewindemuffe 1x Klebemuffe 63 mm, 1x Innengewinde 1 1/4" (41,91 mm)	3250671	63 mm x 1 1/4" (41,91 mm)	10 bar	12,99 € *
PVC-Gewindemuffe 1x Klebemuffe 63 mm, 1x Innengewinde 1 1/2" (47,80 mm)	041812	63 mm x 1 1/2" (47,80 mm)	16 bar	9,49 € *
PVC-Gewindemuffe 1x Klebemuffe 63 mm, 1x Innengewinde 2" (59,61 mm)	041813	63 mm x 2" (59,61 mm)	16 bar	4,49 € *
PVC-Gewindemuffe 1x Klebemuffe 75 mm, 1x Innengewinde 1 1/2" (47,80 mm)	325076	75 mm x 1 1/2" (47,80 mm)	10 bar	19,99 € *
PVC-Gewindemuffe 1x Klebemuffe 75 mm, 1x Innengewinde 2" (59,61 mm)	325078	75 mm x 2" (59,61 mm)	10 bar	20,49 € *
PVC-Gewindemuffe 1x Klebemuffe 75 mm, 1x Innengewinde 2 1/2" (75,18 mm)	01895	75 mm x 2 1/2" (75,18 mm)	10 bar	5,99 € *
PVC-Gewindemuffe 1x Klebemuffe 90 mm, 1x Innengewinde 3" (87,88 mm)	01896	90 mm x 3" (87,88 mm)	10 bar	7,49 € *
PVC-Gewindemuffe 1x Klebemuffe 110 mm, 1x Innengewinde 4" (113,03 mm)	01897	110 mm x 4" (113,03 mm)	10 bar	16,49 € *

Produktbeschreibung

Die PVC-Übergangsmuffe besitzt auf einer Seite eine Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann und auf der anderen Seite ein Innengewinde, in die Gewindefittings mit entsprechendem Außengewinde eingeschraubt werden können. So können Rohrleitungen aus verschiedenen Materialien leicht kombiniert werden. Der Sechskant ermöglicht eine einfache Montage mit einem Schraubenschlüssel. Alternativ zu dieser PVC-Übergangsmuffe können wir Ihnen eine PVC-Übergangsmuffe mit verstärktem Innengewinde anbieten, welche ein erheblich stabileres Innengewinde besitzt.

Die Kanten der Klebeseite sind wie bei allen PVC-Klebefittings angeschrägt, um eine einfache Verklebung mit PVC-Rohren zu gewährleisten. Für die Verklebung wird ein PVC-Kleber benötigt. Für die Abdichtung des Gewindes wird ein Dichtband oder Dichtfaden benötigt.

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar

Zusatzinformationen

Tabelle zur Druckumrechnung

chemische Beständigkeit

Umrechnungstabelle Whitworth-Gewinde Zoll in mm

Materialeigenschaften von PVC-U

PVC-U Rohre und Fittings verkleben

Gewinde abdichten

Diagramme

Gewindemaße in mm

Häufige Fragen & Hilfe

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Wie werden PVC-Rohrleitungen verklebt?

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Herstellerinformationen

Van de Lande bv
Lissenveld 1
Raamsdonksveer, Niederlande, 4941 VK
info@vandelande.com

Produktdaten

Anschluss:	Klebemuffen x Innengewinde (Rp)
Anschlussmaße:	12 mm x 1/4" - 110 mm x 4"
Arbeitsdruck (PN):	je nach Größe 10 - 16 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Normen/Zulassungen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht:	1 kg
Hersteller:	Van de Lande
Eigenschaften der PVC-U Fittings und Rohre
