Messing Fußventil mit Öse für Schwimmende Entnahme 1" (33,25 mm)

Artikelnummer: 24-03-07 / 0404982
Kategorie: Messing Rückschlagventile

Mit Öse für eine schwimmende Entnahme.

12,99 €

inkl. 19% USt. , zzgl.

2 Auf Lager
Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss:	Innengewinde (G)
Anschlussmaße:	1" (33,25 mm)
Arbeitsdruck (PN):	10 bar
Temperatur:	max. 90 °C
Material:	Saugkorb aus Edelstahl 304, Feder aus Edelstahl, Ventilkegel aus Kunststoff, Körper aus Messing CW617N, Dichtung aus NBR
Normen/Zulassungen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht:	0.157 kg
Hersteller:	diverse
Eigenschaften der Messingfittings

Technische Zeichnung

G	D	L	B	L1
1"	47	106	35	53

Alle Maße sind in mm angegeben.

Beschreibung

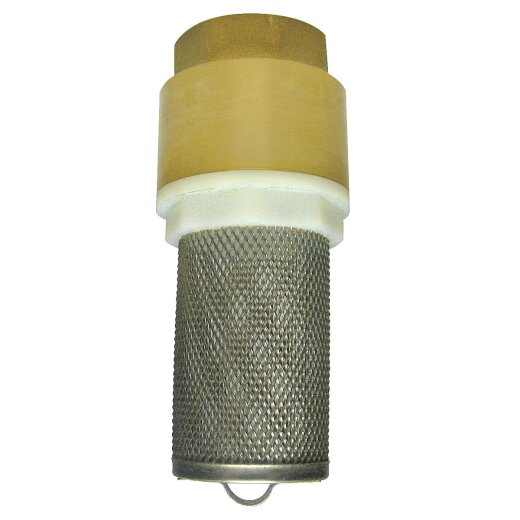

Federbelastetes Messing-Fußventil mit einem Innengewinde von 1" (33,25 mm) und einem Filterkorb aus Edelstahl. Am Filterkorb ist eine Öse angebracht (genietet) welche die Montage einer Schwimmerkugel ermöglicht. So kann das Ventil für eine schwimmende Entnahme in Zisternen oder anderen Behältern zur Oberflächenentnahme verwendet werden. Das Fußventil wird über das Innengewinde direkt mit einer Rohrleitung verbunden oder mit einer Schlauchtülle erweitert, wodurch Sie das Ventil für einen Saugschlauch verwenden können. Der Saugkorb hält groben Schmutz wie etwa Laub zurück. Die Feder besteht aus Edelstahl, die Klappe aus Kunststoff.

Das Messing-Fußventil besitzt auf der Eingangsseite ein Innengewinde. Bei dem Gewinde handelt es sich um das Whitworth-Rohregewinde, welches standardmäßig in der Wassertechnik zum Einsatz kommt. Die Abdichtung der Gewinde erfolgt über PTFE-Gewindedichtband oder Gewindedichthanf. Eine Kombination mit Fittings aus anderen Materialien, wie z. B. Edelstahlfittings oder verschiedenen Kunststoffittings ist problemlos möglich.

Bei der Anwendung in Bereichen mit chlorhaltigem Wasser wie z. B. im Poolbereich oder bei Kontakt mit Salzwasser kann es zu einer sogenannten Entzinkung des Messings kommen, bei der das Zink aus dem Messing herausgelöst und abtransportiert wird, während ein poröser Kupferschwamm zurückbleibt. Dieses Problem kann bei allen Messingfittings auftreten. Eine Verwendung des Mesingrückschlagventils in diesen Bereichen ist nicht empfehlenswert.

Zusatzinformationen

Häufige Fragen

Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Gewindefittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff und Metall kombiniert werden. Die Innengewinde sind in der Regel parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Wie kann eine Korrosion (Oxidation) bei Messingfittings vermieden werden?

Messing eignet sich nicht für alle Wasserführenden Bauelemente. Durch verschiedene Säuren findet im Messing eine sogenannte Entzinkung statt, bei der das Zink herausgelöst wird und das Bauteil porös, wie ein Schwamm wird. Die Entzinkung von Messing betrifft alle Messingfittings in der Wassertechnik. Um eine Entzinkung möglichst zu vermeiden, achten Sie auf folgende Punkte.

Vermeiden Sie stehendes Wasser in Leitungen. Höhere Strömungen vermindern eine Entzinkung.
Verwenden Sie keine Messingfittings für den Transport von Salzwasser.
Vermeiden Sie hartes Wasser.
Vermeiden Sie niedrige PH-Werte unter 7.
Heißes Wasser begünstigt die Entzinkung. Für Messingfittings im Heizungsbau sollte ein leicht basischer PH-Wert von 8,2 - 9,5 gegeben sein.

Weitere Informationen finden Sie unter: Entzinkung von Messing.
