PVC 5-Wege-Verteiler 50 mm

Kategorie: PVC T-Stücke, Y-Stücke u. Kreuzstücke

Klebemuffen
9,14 €

inkl. 19% USt. , zzgl. Versand

6 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 10-16-08 / 00002424

Kategorie: PVC T-Stücke, Y-Stücke u. Kreuzstücke

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 50 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.248 kg
Hersteller: diverse

Technische Zeichnung

technische Zeichnung des PVC-Rohrverteilers
A B C D PN
50 63 31 121 16

Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

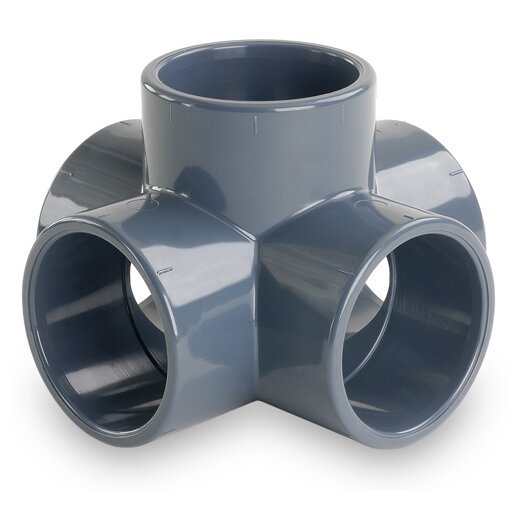

PVC-Kreuzverteiler mit 5 Klebemuffen für die direkte Verklebung mit PVC-Rohren. Bei dem 5-Wege-Verteiler handelt es sich um ein PVC-Kreuzstück mit einem zusätzlichen seitlichen Abgang. Alle Anschlussseiten sind gleich groß. Geeignet für verschiedene Misch- und Verteilsysteme. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Der Verteiler kann für einen Betriebsdruck von 10 bar (bei 20 °C Flüssigkeitstemperatur) verwendet werden.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
