Produktdaten
Anschluss: | 2x Innengewinde (Rp) |
---|---|
Anschlussmaße: | 2" (59,61 mm) |
Arbeitsdruck (PN): | 16 bar |
Öffnungsdruck: | min 0,025 - max 0,035 bar |
Temperatur: | -20 °C bis 150 °C |
Material: | Edelstahl 304, Dichtung aus FKM (Viton®) |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Typ: | IRDJA |
Artikelgewicht: | 0.659 kg |
Hersteller: | Mondeo |
Eigenschaften der Edelstahlfittings |
Technische Zeichnung
Größe | DN | A | B | C | D | PN |
---|---|---|---|---|---|---|
3/4" | 20 | 30 | 67 | 44 | 18,3 | 16 |
1" | 25 | 35,8 | 83 | 53 | 23,4 | 16 |
1 1/4" | 32 | 45 | 97 | 66 | 31,4 | 16 |
1 1/2" | 40 | 50,8 | 115 | 78 | 36,8 | 16 |
2" | 50 | 63 | 120,5 | 89 | 42,9 | 16 |
2 1/2" | 65 | 80 | 142 | 113 | 58,7 | 16 |
3" | 80 | 93 | 160 | 132 | 70,3 | 16 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Materialien
Nr. | Teil | Material |
---|---|---|
1 | Anschlussseite | Edelstahl 304 |
2 | Gehäuse | Edelstahl 304 |
3 | Dichtung | PTFE |
4 | Führungsschiene | Edelstahl 304 |
5 | Einschraubteil | Edelstahl 304 |
6 | Feder | Edelstahl 304 |
7 | Scheibe | Edelstahl 304 |
8 | Gehäusedichtung | Edelstahl 304 |
9 | Dichtung | FKM (Viton®) |
10 | Dichtungsstabilisator | Edelstahl 304 |
11 | Dichtungsverstärker | Edelstahl 304 |
12 | Sicherung für Einschraubseite | Edelstahl 304 |
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Nutzungszeitraum von 25 Jahren und Wasser als Medium. Je nach Einsatzbereich und verwendete Medien, kann die Druckbeständigkeit im Laufe der Zeit eingeschränkt werden. Aggressive Medien können die Beständigkeit des Materials genauso wie Temperaturschwankungen, Witterungen und mechanische Belastungen beeinträchtigen.
Um eine möglichst lange Lebensdauer zu gewährleisten, verwenden Sie das Produkt nur für den dafür vorgesehenen Einsatzbereich. Der Arbeitsdruck der Produkte wird als PN (Pressure Nominal) angegeben und und bezieht sich auf eine Temperatur von 20 °C (Wasser als Medium). Es handelt sich um einen Referenzwert, um verschiedene Produkte miteinander vergleichen zu können.

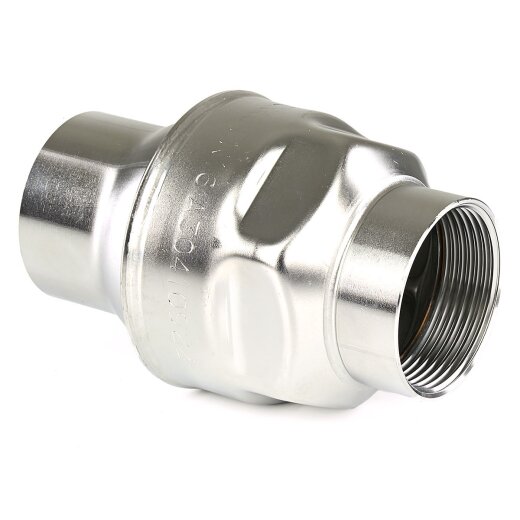

Edelstahl Rückschlagventil aus Edelstahl 304 für die Wasserinstallation. Das Rückschlagventil ist mit zwei Innengewinden ausgestattet, welche mit einem geeigneten Gewindedichtmaterial abgedichtet werden müssen. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.
Die Vitondichtung des Rückschlagventils ermöglicht eine hohe Flüssigkeitstemperatur des Mediums. Der Betriebsdruck liegt bei 16 bar. Als Material für das Ventil wird Edelstahl AISI 304 verwendet, welches etwas weniger beständig ist, als 316 Edelstahl, aber für nicht aggressive Stoffe, wie Wasser absolut ausreichend ist.
Das Rückschlagventil ist mit einer Feder ausgestattet und schließt selbstständig. Der Einbau kann in jeder Position erfolgen. Die Feder und die Verschlussplatte bestehen ebenfalls aus Edelstahl 304.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
Zusatzinformationen
Häufige Fragen
In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.
Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.
Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.
Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
