Nr. 272 Edelstahl Gewindemuffe halb 2x Innengewinde

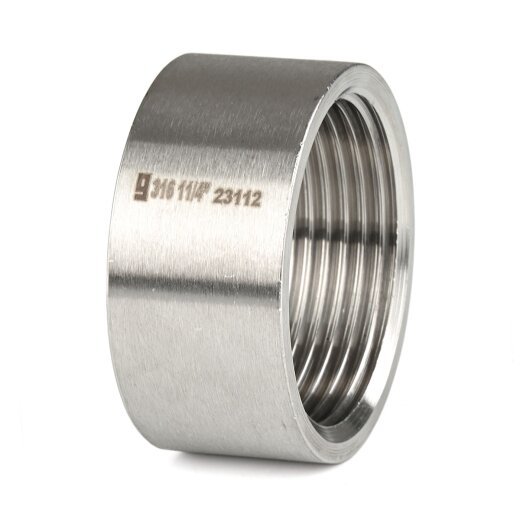

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Nr. 272 Edelstahl Gewindemuffe halb 2x Innengewinde

Q: Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Q: Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist. Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben. Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter: Gewindefittings und -rohre abdichten

Q: Können Edelstahlfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings ) spielt die Reihenfolge keine Rolle.

Q: Sind die Edelstahl Fittings und Ventile für Trinkwasserleitungen geeignet?

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können. Liste ansehen

Artikelnummer: EDELMUHALB
Kategorie: Edelstahl Gewindefittings u. Ventile AISI 316

Innengewinde

1,07 €

inkl. 19% USt. , zzgl.

324 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Anschluss	Anschlussmaße	Arbeitsdruck	Preis	Menge
Nr. 272 Edelstahl Gewindemuffe halb 1/8" (9,73 mm) 2x Innengewinde	6272-018	2x Innengewinde (Rp)	1/8"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	1,07 € *
Nr. 272 Edelstahl Gewindemuffe halb 1/4" (13,16 mm) 2x Innengewinde	6272-014	2x Innengewinde (Rp)	1/4"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	1,31 € *
Nr. 272 Edelstahl Gewindemuffe halb 3/8" (16,66 mm) 2x Innengewinde	6272-038	2x Innengewinde (Rp)	3/8"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	1,36 € *
Nr. 272 Edelstahl Gewindemuffe halb 1/2" (20,96 mm) 2x Innengewinde	6272-012	2x Innengewinde (Rp)	1/2"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	2,14 € *
Nr. 272 Edelstahl Gewindemuffe halb 3/4" (26,44 mm) 2x Innengewinde	6272-034	2x Innengewinde (Rp)	3/4"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	2,50 € *
Nr. 272 Edelstahl Gewindemuffe halb 1" (33,25 mm) 2x Innengewinde	6272-100	2x Innengewinde (Rp)	1"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	3,56 € *
Nr. 272 Edelstahl Gewindemuffe halb 1 1/4" (41,91 mm) 2x Innengewinde	6272-114	2x Innengewinde (Rp)	1 1/4"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	4,77 € *
Nr. 272 Edelstahl Gewindemuffe halb 1 1/2" (47,80 mm) 2x Innengewinde	6272-112	2x Innengewinde (Rp)	1 1/2"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	5,22 € *
Nr. 272 Edelstahl Gewindemuffe halb 2" (59,61 mm) 2x Innengewinde	6272-200	2x Innengewinde (Rp)	2"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	7,28 € *
Nr. 272 Edelstahl Gewindemuffe halb 2 1/2" (75,18 mm) 2x Innengewinde	6272-212	2x Innengewinde (Rp)	2 1/2"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	10,23 € *
Nr. 272 Edelstahl Gewindemuffe halb 3" (87,88 mm) 2x Innengewinde	6272-300	2x Innengewinde (Rp)	3"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	12,47 € *
Nr. 272 Edelstahl Gewindemuffe halb 4" (113,03 mm) 2x Innengewinde	6272-400	2x Innengewinde (Rp)	4"	20 bar (bis max. 40 °C), 10 bar (Heißwasser)	17,92 € *

Produktdaten

Anschluss:	2x Innengewinde (Rp)
Anschlussmaße:	1/8" - 4"
Arbeitsdruck:	20 bar (bis max. 40 °C), 10 bar (Heißwasser)
Temperatur:	-20 °C bis +220 °C
Material:	Edelstahl AISI 316L (V4A Stahl, Werkstoff 1.4404 nach DIN X2CrNiMo17-12-2 )
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	Gebo

Produktbeschreibung

Halbe Gewindemuffe Nr. 272 aus Edelstahl 316 für die Wasserinstallation. Die Muffe besitzt beidseitig ein Innengewinde. Zur Abdichtung der Gewinde benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.

Die Edelstahlmuffe besteht aus Edelstahl 316L (V4A Stahl, Werkstoff 1.4404 nach DIN X2CrNiMo17-12-2 ), welches eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren und chlorhaltiges Wasser besitzt. Der Werkstoff V4A-Edelstahl (nicht rostender Stahl) ist für die Trinkwasserversorgung geeignet und wird vom Umweltbundesamt als unbedenklich eingestuft. Die Edelstahlmuffe kann für heißes und kaltes Wasser von -20 °C bis 220 °C eingesetzt werden und eignet sich für einen Druckbereich von bis zu 10 bar.
