Produktdaten
Anschluss: | Außengewinde (G) x Innengewinde (G) |
---|---|
Anschlussmaße: | 3/4" (26,44 mm) |
Länge: | 100 cm |
Biegeradius: | 60 mm |
Arbeitsdruck (PN): | 10 bar |
Platzdruck: | 70 bar |
Temperatur: | max. 70 °C |
Material: | Innenschlauch aus transparentem Silikon (platin-gehärtet), Edelstahl-Gewebeschlauch aus Edelstahl 304 (V2A), Anschlüsse aus Messing |
Oberflächenbehandlung: | Innengewinde verzinkt |
Normen/Zulassungen: | DVGW, Gewinde: ISO 228/1 (DIN259) |
Artikelgewicht: | 0.574 kg |
Hersteller: | diverse |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Außengewinde
d | R | SW | L | A | C |
---|---|---|---|---|---|
15 | 3/4" | 27 | 1000 | 39 | 13 |
Innengewinde
d | R | SW | L | A | C |
---|---|---|---|---|---|
15 | 3/4" | 30 | 1000 | 39 | 11 |
Alle Maße sind in mm angegeben.

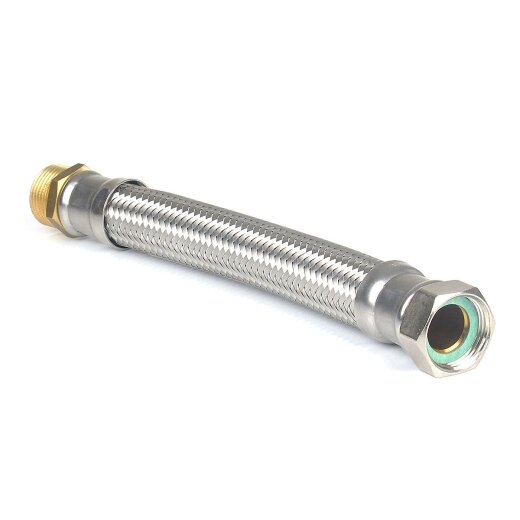

Flexschlauch/Panzerschlauch mit Edelstahlgewebe und Silikonseele (Gummischlauch). Für den Einsatz an Gartenpumpen, Hauswasserwerken, Hauswasserautomaten, CV-Leitungen, Boilern, Kaffeemaschinen, Heizungsanlagen usw. geeignet. Der Flexschlauch ist mit einem Außen- und einem Innengewinde ausgestattet. Beide Anschlussseiten bestehen aus Messing. Das Innengewinde ist zusätzlich verzinkt. Beim Innengewinde handelt es sich um eine Überwurfmutter, welche frei bewegt werden kann. Das Außengewinde ist fest. Für das Innengewinde liegt eine Dichtung bei. Die Dichtung quillt bei Wasserkontakt auf (Quelldichtung) und bietet eine hohe Dichtheit. Das Edelstahlgewebe ist beständig gegen Schwitzwasser, was einen Einsatz in Kühlwasserleitungen und Klimaanlagen ermöglicht.
Der Flexschlauch kann für einen Betriebsdruck von 10 bar (bei 20 °C Flüssigkeitstemperatur) verwendet werden und eignet sich für einen Temperaturbereich von maximale 70 °C. Das Außengewinde muss mit einem geeigneten Gewindedichtmaterial abgedichtet werden. Für Metallverbindungen ist der Einsatz von Hanf zu empfehlen. Die Einkerbungen im Gewinde erleichtern das Anbringen des Dichtmaterials. Der Schlauch ist vom DVGW geprüft und für die Trinkwasserversorgung verwendbar. Bei den Gewinden handelt es sich um das BSP-Gewinde oder auch Whitworth-Rohrgewinde, welches das gängige Gewinde in der Wassertechnik darstellt und eine Kombination mit verschiedenen Materialien ermöglicht.
Zusatzinformationen
Häufige Fragen
Ja. Der Panzerschlauch besteht aus einer Trinkwassertauglichen Schlauchseele (platin-gehärtetes Silikon) und ist zusätzlich DVGW-zertifiziert, wodurch eine Trinkwassernutzung uneingeschränkt erlaubt ist.
Das Edelstahlgewebe besteht aus rostfreiem Stahl (AISI304/V2A) und ist beständig gegen Schwitzwasser, wie es z. B. bei Kühlwasserleitungen anzutreffen ist.
Bei den Gewinden handelt es sich um BSP-Rohrgewinde, auch als Whitworth-Rohrgewinde bezeichnet, welche den Standard in der Wassertechnik darstellen. Eine Kombination mit Gewinden aus anderen Materialien ist möglich. Das Außengewinde muss zusätzlich mit einer Dichtung oder einem geeigneten Gewindedichtmaterial abgedichtet werden. Für Metallgewinde eignet sich Hanf.
Nein. Es gibt Edelstahl-Flexschläuche, welche speziell für Gasleitungen ausgelegt und entsprechend gelb markiert sind. Der hier angebotene Flexschlauch ist ausschließlich für flüssige Medien wie z. B. Wasser zu verwenden.
Achten Sie bei der Montage darauf, dass der Schlauch nicht unter Spannung steht oder verknotet ist. Ein zu langer Schlauch ist ebenfalls zu vermeiden. Der Schlauch sollte in einem Bogen angebracht werden. Vor der Inbetriebnahme sind alle Dichtungen und auch die Verpressung der Hülsen auf Undichtigkeit zu prüfen.
