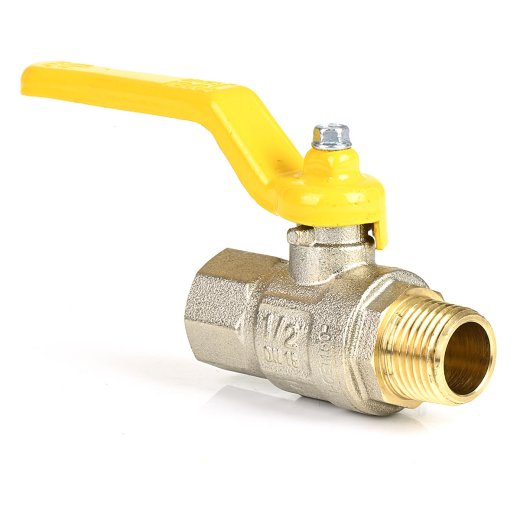

Messing Gaskugelhahn Innengewinde x Außengewinde 1/2" (20,96 mm)

Messing Gaskugelhahn Innengewinde x Außengewinde 1/2" (20,96 mm)

Artikelnummer: 31-09-14 / 0401162
Kategorie: Messing Kugelhähne

gelber Griff als Signalfarbe für Gas
5 bar Betriebsdruck
voller Durchgang
DVGW-geprüft

16,99 €

inkl. 19% USt. , zzgl.

3 Auf Lager
Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss:	Innengewinde (G) x Außengewinde (G)
Anschlussmaße:	1/2" (20,96 mm)
Arbeitsdruck (PN):	5 bar
Temperatur:	-20 °C bis 60 °C
Material:	Messing CW617N, Griff aus Stahl (gelb lackiert), Kugel aus Messing (hart verchromt) Dichtung aus PTFE (Teflon®)
Oberflächenbehandlung:	vernickelt
Normen/Zulassungen:	EN331, DVGW-geprüft, Gewinde: DIN EN 10226-1 (ISO 7/1)
Typ:	London
Artikelgewicht:	0.229 kg
Hersteller:	ITAP
Eigenschaften der Messingfittings

Technische Zeichnung

DN	A	B	C	D	E	F	CH	PN
15	68	30,5	48,8	88,5	15	15	25	5

Gewindegröße: 1/2" (20,96 mm)
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Messingkugelhahn für Gasrohre, ausgestattet mit einem Innengewinde und einem Außengewinde. Der Kugelhahn ist mit einem gelb lackierten Stahlgriff ausgestattet und besteht aus vernickeltem Messing. Die Dichtungen sind aus PTFE gefertigt. Der Gas-Kugelhahn kann für einen Betriebsdruck von bis zu 5 bar (Gasdruck) verwendet werden. Bei den Gewinden handelt es sich um Whitworth-Rohregewinde, welche zusätzlich mit geeignetem Gewindedichtmaterial abgedichtet werden müssen.

Die Kugel besitzt eine volle Bohrung, um einen bestmöglichen Durchfluss zu gewährleisten. Die Betriebstemperatur liegt bei -20 °C bis maximal 60 °C. Der Gas-Kugelhahn ist vom DVGW-geprüft und nach der Europäischen Norm EN331 gefertigt.

Zusatzinformationen

Häufige Fragen

Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Gewindefittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff und Metall kombiniert werden. Die Gewinde werden in parallele/zylindrische und kegelige/konische Gewinde unterschieden. Während Innengewinde immer zylindrisch sind, können Außengewinde beide Formen besitzen. Im Rohr- und Schlauchleitungsbereich haben sich konische Außengewinde etabliert und werden bei nahezu allen Fittingmaterialien verwendet. Bei Fittings aus Messing hingegen kommen ausschließlich zylindrische Gewinde zum Einsatz, um eine Spannungsrisssbildung zu vermeiden.
