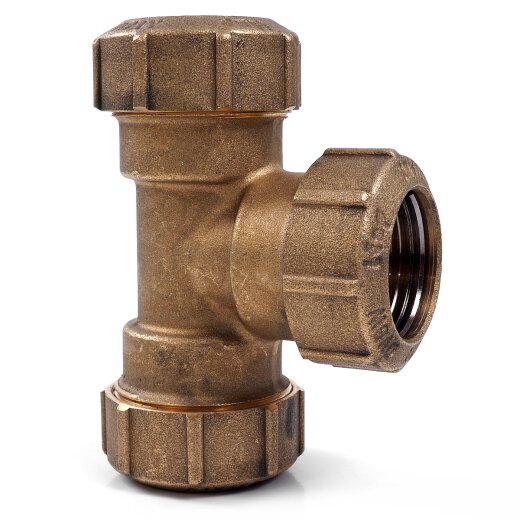

Messing T-Stück 90° für PE-Rohre 3x Klemmmuffe 20 mm

Durchmesser
13,49 €
inkl. 19% USt. , zzgl. Versand
  • Am 05.04.2024 erwartet.
  • Lieferzeit: 8 - 9 Werktage Deutschland

Produktdaten

Anschluss: 3x Klemmmuffe
Anschlussmaße: 20 mm
Arbeitsdruck (PN): 25 bar
Temperatur: -20 C° - 110 C° (ohne Wasserdampf)
Material: Messing CW617N (für Trinkwasserleitungen verwendbar)
Normen/Zulassungen: DVGW
Artikelgewicht: 0.222 kg
Hersteller: ITAP

Technische Zeichnung

technische Zeichnung des T-Stücks
A C E PN
34 77 38 25
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C
Beschreibung

Messing T-Stück mit drei Klemmmuffen für PE-Rohre. Alle Anschlussseiten haben denselben Innendurchmesser. Die Rohre werden einfach in die Klemmmuffen des T-Stücks geschoben und festgeschraubt. Die Dichtung der Klemmverschraubung dichtet von außen ab. Der Klemmring besteht aus Edelstahl. Das PE T-Stück ist vom DVGW geprüft worden und kann für die Trinkwasserversorgung eingesetzt werden. Der mittlere Abzweig ist um 90° zu den äußeren, gegenüberliegenden Anschlussseiten geneigt.

Produkteigenschaften

  • rostfrei und korrosionsbeständig
  • langlebig
  • für Gas- und Wasserrrohre aus PE-LD und PE-HD
  • Druckbereiche bis 25 bar
  • DVGW-geprüft und für Trinkwasserleitungen zugelassen
  • Temperaturbereich von -20 °C bis 110 °C (nur ohne Wasserdampf)

Die Messing-Klemmverschraubungen für PE-Rohre können sowohl oberirdisch, als auch unterirdisch verbaut werden und können für Druckbereiche bis 25 bar (bei flüssigen Medien) verwendet werden. Geeignet für den Transport von Frischwasser und Abwasser. Die Klemmverbinder werden einfach mit den PE-Rohren verklemmt und können zu einem späteren Zeitpunkt wieder gelöst werden. Nur für Kunststoffrohre aus Polyethylen (z. B. LDPE oder HDPE) geeignet.

Trinkwassertauglichkeit

Die Klemmfittings können für Trinkwasserleitungen verwendet werden und sind vom DVGW zertifiziert. Die Klemmfittings bestehen aus CW617N Messing und erfüllen somit die Trinkwasserverordnung 50930-6.

Wie bei allen Messingfittings ist eine Verwendung zur Förderung von Salzwasser oder chlorhaltigem Wasser (Poolbereich) nicht zu empfehlen, da diese das Messing zersetzen können. Man spricht von einer Entzinkung des Messings, bei der das Zink aus dem Messing herausgelöst und ausgespült wird, während ein poröser Kupferschwamm zurückbleibt. Verwenden Sie alternativ PE-Rohrverschraubungen aus Kunststoff.

Aufbau

Explosionszeichnung eines Messing-Klemmfittings
Nummer Bezeichnung Material
1 Körper CW617N Messing
2 Überwurfmutter CW617N Messing
3 O-Ring Elastomer
4 O-Ringhalter Edelstahl AISI 304
5 Klemmring vernickeltes CW617N Messing

Montageanleitung

Überwurfmutter, Klemmring und Dichtung vom Fitting entfernt

PE-Rohr rechtwinklig abschneiden und entgraten (gegebenenfalls Anfasen (Anschrägen)). Entfernen Sie anschließend die Überwurfmutter sowie den Klemmring und den O-Ring. Häufig reicht ein Lösen der Mutter bereits aus, um das Rohrende durch den Klemmring zu schieben.

Überwurfmutter, Klemmring und Dichtung aufs PE-Rohr geschoben

Schieben Sie zuerst die Überwurfmutter, dann den Klemmring, anschließend den Stützring für die O-Ringdichtung und anschließend den O-Ring auf das Rohrende.

an einem PE-Rohr festgeschraubte Messingkupplung

Schieben Sie das Rohrende in das Fitting und Schrauben Sie anschließend die Überwurfmutter erst mit der Hand und anschließend mit einem Montageschlüssel fest.
