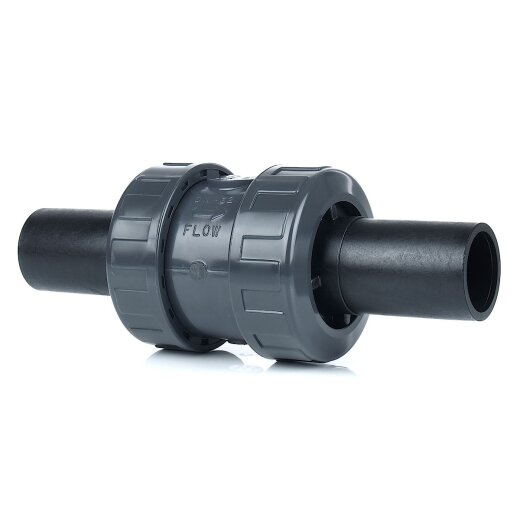

PVC-Rückschlagventil 2x PE100 Schweißstutzen 40 mm

Kategorie: PE-Rückschlagventile

Schweißstutzen
20,39 €

inkl. 19% USt. , zzgl. Versand

sofort verfügbar

Artikelnummer: PVCRÜCK-2SCHWS-005

Kategorie: PE-Rückschlagventile

Produktdaten

Anschluss: 2x PE100 Schweißstutzen
Anschlussmaße: 40 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtungen aus EPDM, Schweißstutzen aus PE100
Typ: Kugel oder Edelstahlfeder
Artikelgewicht: 0.54 kg
Hersteller: Cepex®
Eigenschaften der PVC-U Fittings und Rohre

Beschreibung

Zusatzinformationen

PVC-Rückschlagventil mit beidseitigem Schweißstutzen aus PE100 zum Anschweißen von PE-Elektroschweißfittings oder Spiegel- und Stumpfschweißfittings, welche ebenfalls aus PE100 gefertigt sind. Alternativ können die Schweißstutzen mit PE-Klemmverschraubungen verklemmt werden.

Das Rückschlagventil ist nicht DVGW-geprüft. Als Schließmechanismus kommt eine Edelstahlfeder zum Einsatz. Die Edelstahlfeder eignet sich nicht für chlor- und salzwasserhaltige Flüssigkeiten. Das Rückschlagventil kann in jeder beliebigen Position verarbeitet werden.

Druckverlust in Abhängigkeit der Fördermenge

A = Durchflussmenge in m³/h
B = Druckverlust in bar

1. Tabelle für den Druckverlust des Rückschlagventils 2. Tabelle für den Druckverlust des Rückschlagventils

Öffnungsdruck (Federrückschlagventil)

Größe des
Ventils		 Mindestdruck
bar		 Maximaler Druck
bar
16 mm / 20 mm 0,11 0,19
25 mm 0,035 0,067
30 mm 0,042 0,077
40 mm 0,038 0,069
50 mm 0,063 0,088
63 mm 0,038 0,060
75 mm 0,031 0,060
90 mm 0,025 0,060

Mindestdruck = Mindestdruck um das Ventil zu öffnen

Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
