Produktdaten
Anschluss: | Flansch x Klemmmuffe |
---|---|
Anschlussmaße: | DN 100 x 110 mm |
DN: | DN 100 |
Lochkreis: | 180 mm |
Anzahl Löcher: | 8 |
Lochdurchmesser: | 18 mm |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | -10 °C bis +80 °C, kurzzeitig 100 °C |
Material: | PP/Stahl, Klemmringe aus POM, Dichtung aus NBR |
Normen/Zulassungen: | DVGW |
Artikelgewicht: | 3.18 kg |
Hersteller: | Unidelta |
Eigenschaften der PP-Klemmfittings |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
d | DN | D | L | I | E | F | C | PN |
---|---|---|---|---|---|---|---|---|
110 | 100 | 183 | 253 | 233 | 220 | 180 | 18 | 16 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

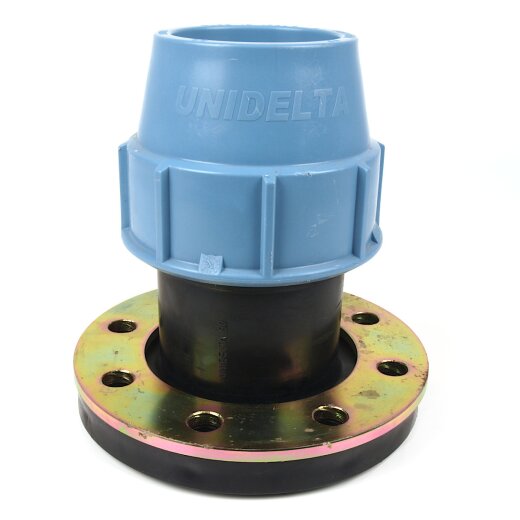

PP-Flansch mit einer Klemmmuffe für PE-Rohre. Der Flansch ist zusätzlich mit einer Metallplatte ausgestattet, welche für eine stabile Verbindung sorgt und ein Aufbrechen des Flansches vermeidet. Die Klemmmuffe kann für alle PE-Rohre mit entsprechendem Außendurchmesser verwendet werden. Hierzu wird das PE-Rohr einfach in die Klemmmuffe geschoben und festgeschraubt. Eine solche Verbindung eignet sich für einen Druckbereich von bis zu 16 bar. Der Flansch ermöglicht eine einfache Verbindung mit Rohrsystemen aus anderen Materialien und kann z. B. mit PVC-Flansche kombiniert werden.
Die Überwurfmutter lässt sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings. Der PE-Flansch besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden.
DVGW-Zertifiziert
Die PE-Verschraubung ist vom DVGW (Deutscher Verein des Gas- und Wasserfaches e. V.) auf die physiologische Unbedenklichkeit geprüft und für die Trinkwasserversorgung zugelassen. Beachten Sie in Trinkwasserinstallationen, dass auch die verwendeten PE-Rohre für die Trinkwasserversorgung zugelassen sind.
Produkteigenschaften
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- DVGW-geprüft (Zertifikate und Normen von Klemm- und Schweißfittings aus Polypropylen der Firma Cepex)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
