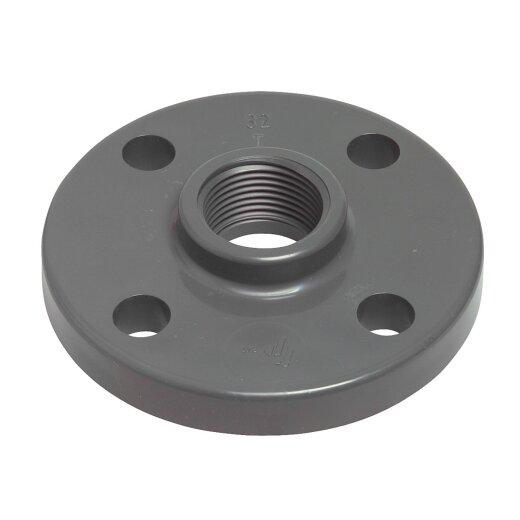

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

PVC-U Gewindeflansch, Festflansch mit Innengewinde

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde . Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: FESTFLIG
Kategorie: PVC-Flansche u. Bundbuchsen

Gewindeflansch aus PVC-U. Bei diesem Flansch handelt es sich um einen Festflansch. Das Gewinde und der Flansch bestehen aus einem Stück. Das Gewinde muss zusätzlich mithilfe eines geeigneten Dichtmittels abgedichtet werden (z. B. Teflondichtband).

für Druckbereiche bis 10 bar (bei 20 °C Flüssigkeitstemperatur)
Gewinde und Flansch aus einem Stück (Festflansch)
gute chemische Beständigkeiten

Innengewinde x Flanschgröße

9,95 €

inkl. 19% USt. , zzgl.

78 Auf Lager

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Anschluss	Anschlussmaße	Arbeitsdruck	Nennweite (DN)	Lochkreis	Löcher	Preis	Menge
PVC-U Gewindeflansch mit Innengewinde 1/2" x DN 15	0111160	Innengewinde (Rp) x Flansch	1/2" (DN 15)	10 bar	DN 15	65 mm	4	13,41 € *
PVC-U Gewindeflansch mit Innengewinde 3/4" x DN 20	0111161	Innengewinde (Rp) x Flansch	3/4" (26,44 mm) x DN 20	10 bar	DN 20	75 mm	4	9,95 € *
PVC-U Gewindeflansch mit Innengewinde 1" x DN 25	0111162	Innengewinde (Rp) x Flansch	1" (33,25 mm) x DN 25	10 bar	DN 25	85 mm	4	10,85 € *
PVC-U Gewindeflansch mit Innengewinde 1 1/4" x DN 32	0111163	Innengewinde (Rp) x Flansch	1 1/4" (41,91 mm) x DN 32	10 bar	DN 32	100 mm	4	25,58 € *
PVC-U Gewindeflansch mit Innengewinde 1 1/2" x DN 40	0111164	Innengewinde (Rp) x Flansch	1 1/2" (47,80 mm) x DN 40	10 bar	DN 40	110 mm	4	19,47 € *
PVC-U Gewindeflansch mit Innengewinde 2" x DN 50	0111165	Innengewinde (Rp) x Flansch	2" (59,61 mm) x DN 50	10 bar	DN 50	125 mm	4	24,02 € *
PVC-U Gewindeflansch mit Innengewinde 2 1/2" x DN 65	0111166	Innengewinde (Rp) x Flansch	2 1/2" (75,18 mm) x DN 65	10 bar	DN 65	145 mm	4	30,26 € *
PVC-U Gewindeflansch mit Innengewinde 3" x DN 80	0111167	Innengewinde (Rp) x Flansch	3" (87,88 mm) x DN 80	10 bar	DN 80	160 mm	8	34,66 € *
PVC-U Gewindeflansch mit Innengewinde 4" x DN 100	0111168	Innengewinde (Rp) x Flansch	4" (113,03 mm) x DN 100	10 bar	DN 100	180 mm	8	44,20 € *

Produktdaten

Anschluss:	Innengewinde (Rp) x Flansch
Anschlussmaße:	1/2" (DN 15) - 4" (DN 100)
Nennweite (DN):	DN 15 - DN 100
Lochkreis:	65 mm - 180 mm
Anzahl Löcher:	4 - 8
Lochdurchmesser:	14 mm - 18 mm
Arbeitsdruck:	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Normen:	Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller:	HÜCOBI

Produktbeschreibung

Gewindeflansch aus PVC-U (Hart-PVC) mit festem Innengewinde (Festflansch). Die Abdichtung des Gewindes muss zusätzlich mit Dichtband oder Dichtfaden erfolgen. Der maximale Betriebsdruck liegt bei 10 bar (bei einer Flüssigkeitstemperatur von 20 °C). Der Flansch kann mit allen Kunststoffflanschen entsprechender Druckstufe verbunden werden. Siehe hierzu auch: Durchmesser und Kombinationsmöglichkeiten von Flanschen

Das Gewinde ist mit einem Anschlag ausgestattet, sodass ein Hindurchschrauben von Gewindefittings nicht möglich ist. Der PVC-Gewindeflansch wird mit einer flachen Flanschdichtung abgedichtet (nicht im Lieferumfang enthalten).

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch Einsetzbar

Auswahl der Schraubengrößen

Für die Verschraubung von zwei Flanschen benötigen Sie zusätzlich Flanschschrauben, welche je nach Flanschgröße unterschiedlich lang sind. Die folgenden Tabellen sollen Ihnen bei der Auswahl der benötigten Schrauben helfen. Eine ausführlichere Liste finden Sie unter: Auswahltabelle der Schraubengrößen für verschiedene Flanschverbindungen

zwei Festflansche
Flanschgröße	Schraubengröße Ø x Länge (mm)	benötigte Menge	Artikel
1/2" (DN 15), 3/4" (DN 20)	M12 x 60	4	16061-0
1" (DN 25)	M12 x 60	4	16061-0
1 1/4" (DN 32)	M16 x 70	4	02437-0
1 1/2" (DN 40)	M16 x 70	4	02437-0
2" (DN 50)	M16 x 70	4	02437-0
2 1/2" (DN 65)	M16 x 70	4	02437-0
3" (DN 80)	M16 x 70	8	02437-0
4" (DN 100)	M16 x 80	8	02438-0

Absperrklappe zwischen zwei Festflanschen
Flanschgröße	Schraubengröße Ø x Länge (mm)	benötigte Menge	Artikel
2" (DN 50)	M16 x 120	4	02440-0
2 1/2" (DN 65)	M16 x 120	4	02440-0
3" (DN 80)	M16 x 130	8	02441-0
4" (DN 100)	M16 x 130	8	02441-0
