Produktdaten
Anschluss: | Klebemuffen x Innengewinde (Rp) |
---|---|
Anschlussmaße: | 16 mm x 3/8" (16,66 mm) |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U, Dichtung aus EPDM |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.03 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
D | G | DN | PN | L | L1 | Z | G1 | E | O-Ring |
---|---|---|---|---|---|---|---|---|---|
16 | 3/8" (16,66 mm) | 12 | 10 | 14 | 14 | 13 | 3/4" | 34 | 15,5 x 2,6 |
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

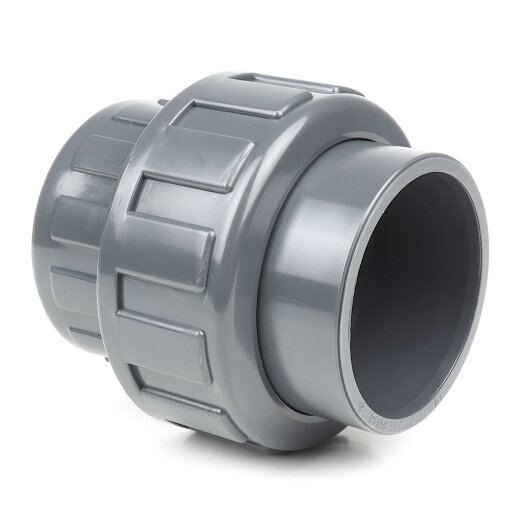

Auf einer Seite der PVC-Verschraubung befindet sich eine Klebemuffe und auf der anderen Seite eine Gewindemuffe (Innengewinde). Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworthgewinde. In die Klebemuffe kann ein PVC-Rohr eingeklebt werden. Auf der Gewindeseite kann ein Gewindefitting, am besten aus Kunststoff mit entsprechenden Außengewinde eingeschraubt werden. Für die Verklebung der Klebemuffe mit dem PVC-Rohr benötigen Sie zusätzlich PVC-U Kleber. Die Klebemuiffe ist nach innen angeschrägt, um ein einfaches Einstecken des Rohres zu ermöglichen.
Zum Abdichten wird zusätzlich ein Abdichtband oder ein Abdichtfaden benötigt, welcher um das Außengewinde des einzuschraubenden Fittings gewickelt wird. Beide Seiten der PVC-Verschraubung sind durch eine Überwurfmutter miteinander verbunden und können bei Bedarf voneinander getrennt werden. Eine Dichtung zwischen den beiden Muffenseiten dichtet diese ab. Aufgrund der EPDM-Dichtung nicht für den Transport von Ölen oder Dieselkraftstoffen geeignet.
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und Chlor
- nicht geeignet für Öle und Dieselkraftstoffe
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
