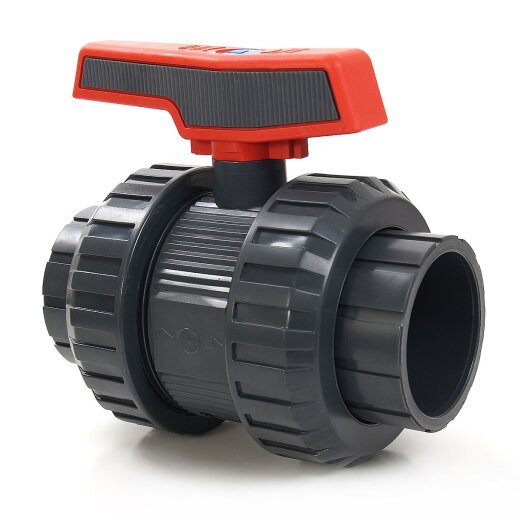

PVC-Kugelhahn 16 mm 2x Klebemuffe

Artikelnummer: 03-14-04 / 041101

PVC-Kugelhahn 16 mm mit zwei Klebemuffen, in die ein PVC-Rohr oder Fitting mit einem Klebestutzen eingeklebt werden kann. Gummierter Griff.

gummierter Griff
hohe Qualität
2x Klebemuffe mit 2 Verschraubungen
fest verschraubter Griff
leichtgängig (kein Blockieren der Kugel)

Klebemuffen

9,20 €

inkl. 19% USt. , zzgl. Versand

24 auf Lager

Lieferzeit: 1 - 2 Werktage

Effast PVC-Kugelhahn 2x Klebemuffe

ab 6,90 € *

PVC 3-Wege-Kugelhahn elektrisch 24/230 Volt

ab 605,86 € *

PVC Diaphragmaventil pneumatisch 2x Klebestutzen 25 mm

325,91 € *

PVC Membranventil mit Handrad 2x Klebemuffe

ab 98,19 € *

PVC Membranventil pneumatisch 2x Klebestutzen

ab 51,92 € *

PVC-Drehscheibenventil 3-Wege 3x Klebemuffe/Klebestutzen 63 mm/75 mm

43,54 € *

PVC-Kugelhahn 1 Verschraubungen, 2x Innengewinde schwarz

ab 6,47 € *

PVC-Kugelhahn 1x Verschraubung Klebemuffe x Schlauchtülle

ab 8,70 € *

PVC-Kugelhahn 2x Schlauchtülle

ab 11,61 € *

PVC-Kugelhahn Außengewinde x Innengewinde schwarz

ab 4,46 € *

PVC-Kugelhahn elektrisch Mega Safe 24/230 Volt

ab 443,72 € *

PVC-Kugelhahn Klebemuffe x Außengewinde

ab 7,96 € *

PVC-Kugelhahn Klebemuffe x Schlauchtülle

ab 10,97 € *

PVC-Kugelhahn ohne Verschraubung 2x Klebemuffe

ab 6,84 € *

VDL PVC-Kugelhahn 2x Innengewinde verstärkt

ab 15,21 € *

Artikelnummer: 03-14-04 / 041101

Kategorie: PVC-Kugelhähne

PVC-Kugelhahn 16 mm mit zwei Klebemuffen, in die ein PVC-Rohr oder Fitting mit einem Klebestutzen eingeklebt werden kann. Gummierter Griff.

gummierter Griff
hohe Qualität
2x Klebemuffe mit 2 Verschraubungen
fest verschraubter Griff
leichtgängig (kein Blockieren der Kugel)

Produktdaten

Anschluss:	Klebemuffen
Anschlussmaße:	16 mm
Arbeitsdruck (PN):	16 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Artikelgewicht:	0.15 kg
Hersteller:	Cepex®
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

D	DN	PN	L	H	E
16	15	16	13	87	50

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Mit dem 16 mm PVC-Kugelhahn der Firma Cepex erhalten Sie ein Produkt, welches sich auf dem neuesten Stand der Technik befindet. Durch jahrelange Entwicklung und revolutionären Ideen ist ein Kugelhahn entstanden, welcher sich durch eine hohe Qualität, leichte Bedienbarkeit und einer hohen Langlebigkeit auszeichnet. Ideal für den Teich-, Pool- und Schwimmbadbau sowie in industriellen Anlagen.

Anschlüsse

Der Kugelhahn ist mit zwei 16 mm Klebemuffen ausgestattet, in die PVC-Rohre aus PVC-U eingeklebt werden. Die Anschlussteile werden mit einer Überwurfmutter an den Körper des Kugelhahnes verschraubt und lassen sich entfernen, sodass der Körper zu Wartungszwecken oder zur Reinigung entfernt werden kann.

Gummierter Griff

Behalten Sie den Kugelhahn auch an nassen Tagen im Griff. Bester Komfort und beste Bedienung durch im Griff eingeschweißter und geriffelter Gummierung.

Angeschraubter Griff

Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.

Feststellbare Kugel

Die Kugel des Kugelhahns lässt sich bei Bedarf erneut feststellen oder aber auch lösen. Hierzu dient der Griff des Hahns gleichzeitig als Schlüssel.

Doppelte Schaftabdichtung

Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.

Antiblock System

Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf „Hochglanz“ poliert. Der Kugelhahn kann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) führen könnte, wird so vermieden.

Aufbau des Kugelhahns

Nummer	Name	Material
1	Schaft	PVC-U
2	Kugel	PVC-U
3	Überwurfmutter	PVC-U
4	Griff	PP + GR + TPE
5	Anschluss (Klebemuffe)	PVC-U
6	Gleitring	HDPE
7	O-Ring	EPDM
8	Dämpfungsring	EPDM
9	O-Ring	EPDM
10	Körper	PVC-U
11	Verschluss	PVC-U
12	O-Ring	EPDM
