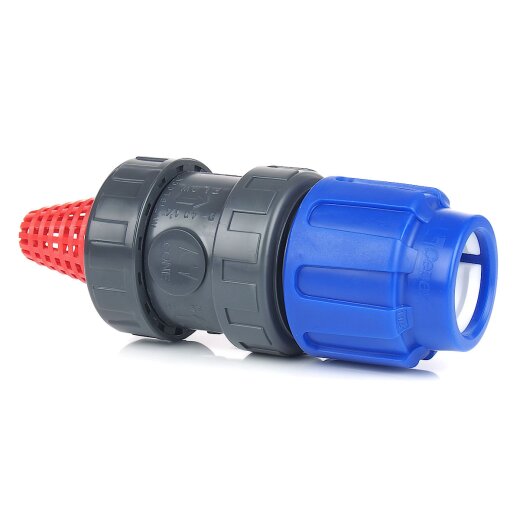

Fußventil mit Ansaugkorb für PE-Rohr 16 mm

Fußventil mit Ansaugkorb für PE-Rohr 16 mm

Artikelnummer: RÜCKFED-PE-KORB-01
Kategorie: PVC-Rückschlagventile

Federbelastetes PVC-U Fußventil mit einem Filterkorb und einer Klemmverschraubung für PE-Rohre. Geeignet für Zisternen und Brunnen.

Klemmmuffe

12,67 €

inkl. 19% USt. , zzgl.

7 Auf Lager
Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss:	PE-Klemmmuffe
Anschlussmaße:	16 mm
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U, Dichtungen aus EPDM, Klemmringe aus POM, Feder aus Edelstahl, Ansaugkorb aus PP
Typ:	Feder
Artikelgewicht:	0.189 kg
Hersteller:	Cepex
Eigenschaften der PVC-U Fittings und Rohre

Beschreibung

PVC-Fußventil mit PE-Klemmverschraubung für PE-Rohre und einem Filterkorb für groben Schmutz wie z. B. Laub. Die Klemmmuffe kann einfach mit einem PE-Rohr verbunden werden, indem dieses in die Muffe eingeschoben und festgeschraubt wird. Das Fußventil wird für selbstansaugende Pumpen in der Beregnungs-/Bewässerungstechnik verwendet, wo es in der Entnahmestelle eingelassen wird. Das Rückschlagventil ist aufgrund des hohen ab etwa 40 mm Anschlussmaße nicht mehr für schwimmende Entnahmen in Zisternen verwendbar.

Das Rückschlagventil selbst sowie der Kegel bestehen aus PVC-U, einem weichmacherfreien Kunststoff. Die Feder besteht aus Edelstahl. Die Fließrichtung des Mediums (z. B. Wasser) ist auf dem Rückschlagventil gekennzeichnet und erfolgt vom Korb in Richtung Rohranschluss. Das PE-Rückschlagventil kann in jeder beliebigen Position verbaut werden. Die PE-Verschraubung eignet sich für alle PE-Rohre (PE-HD und PE-LD). Der Klemmring besteht aus Kunststoff.

Das PE-Rückschlagventil eignet sich für die Gartenbewässerung und verschiedene Brauchwasserleitungen. Ein DVGW-Zertifikat liegt nicht vor. Geeignet für den Transport von sauberem Wasser, Regenwasser sowie verschiedene chlorhaltige Wasser. Nicht geeignet für Kraftstoffe (Diesel und Benzin) und Salzwasser. Die maximale Flüssigkeitstemperatur liegt wie bei allen Fittings und Ventilen aus PVC-U bei 45 C° (kurz auch bis 60).

Druckverlust in Abhängigkeit der Fördermenge

A = Durchflussmenge in m³/h
B = Druckverlust in bar

16 mm 3/8"	A	0,42	0,85	1,35	2,08	2,44	2,80	-	-	-
16 mm 3/8"	B	0,35	0,52	0,58	0,28	0,34	0,60	-	-	-
20 mm 1/2"	A	0,44	0,92	1,60	2,05	2,48	3,10	3,53	-	-
20 mm 1/2"	B	0,34	0,58	0,19	0,18	0,22	0,30	0,35	-	-
25 mm 3/4"	A	0,54	1,06	1,65	2,18	3,21	3,91	4,32	-	-
25 mm 3/4"	B	0,17	0,22	0,15	0,18	0,29	0,38	0,44	-	-
32 mm 1"	A	0,35	1,13	1,62	2,02	2,59	3,07	3,51	4,20	-
32 mm 1"	B	0,13	0,18	0,15	0,14	0,14	0,15	0,16	0,20	-
40 mm 1 1/4"	A	3,15	5,20	7,35	9,38	12,17	15,05	-	-	-
40 mm 1 1/4"	B	0,13	0,12	0,16	0,21	0,31	0,43	-	-	-
50 mm 1 1/2"	A	25,85	20,70	17,50	12,30	8,86	3,22	-	-	-
50 mm 1 1/2"	B	0,38	0,27	0,19	0,11	0,09	0,09	-	-	-
63 mm 2"	A	39,80	34,50	27,50	21,15	12,65	6,25	-	-	-
63 mm 2"	B	0,70	0,48	0,28	0,17	0,09	0,08	-	-	-
75 mm 2 1/2"	A	50,00	44,20	36,50	30,90	25,50	20,35	12,30	6,27	-
75 mm 2 1/2"	B	0,40	0,29	0,23	0,20	0,15	0,12	0,11	0,11	-
90 mm 3"	A	83,50	74,80	64,90	50,38	43,08	35,22	28,75	18,02	8,28
90 mm 3"	B	0,45	0,39	0,31	0,21	0,18	0,14	0,11	0,08	0,11
110 mm 4"	A	77,2	67,50	60,10	49,60	41,10	31,50	24,60	15,80	7,90
110 mm 4"	B	0,46	0,36	0,30	0,22	0,18	0,14	0,13	0,01	0,08

Öffnungsdruck

Größe des Ventils	Mindestdruck bar	Maximaler Druck bar
3/8"	0,11	0,19
3/4"	0,035	0,067
1"	0,042	0,077
1 1/4"	0,038	0,069
1 1/2"	0,063	0,088
2"	0,038	0,060
2 1/2"	0,031	0,060
3"	0,025	0,060

Mindestdruck = Mindestdruck um das Ventil zu öffnen

Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
