Produktbeschreibung

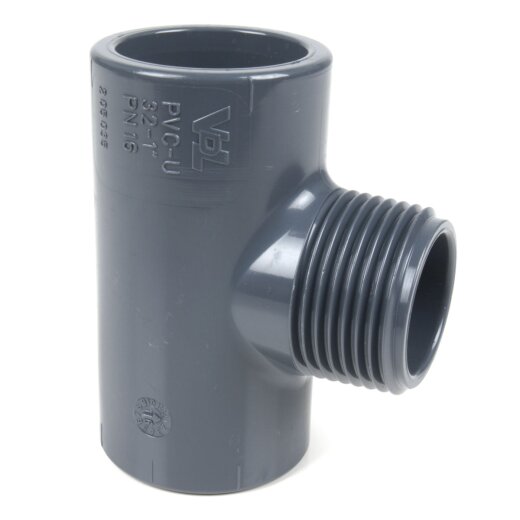

Bei diesen PVC-T-Stücken sind die beiden sich gegenüberliegenden Seiten mit einer Klebemuffe versehen, in die ein PVC-Fitting oder eine PVC-Rohr eingeklebt werden kann. Die alleinstehende Seite ist mit einem Außengewinde ausgestattet, sodass hier ein Gewindefitting mit einer Gewindemuffe, also einem Innengewinde aufgeschraubt werden kann.
Bei dem Gewinde handelt es sich um das Whitworth-Rohrgewinde, welches standardmäßig in der Wassertechnik zum Einsatz kommt. Dies ermöglicht einen einfachen Übergang auf Rohrleitungen aus anderen Materialien, welche sowohl aus verschiedenen Kunststoffen, wie auch aus verschiedenen Metallen gefertigt sein können. Für die Verklebung des T-Stücks mit einem PVC-U Druckrohr benötigen Sie zusätzlich PVC-Kleber. Das Gewinde muss zusätzlich mit einem Gewindedichtband oder einem Gewindedichtfaden abgedichtet werden.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen & Hilfe
Herstellerinformationen
Van de Lande bv
Lissenveld 1
Raamsdonksveer, Niederlande, 4941 VK
info@vandelande.com
Produktdaten
| Anschluss: | Klebemuffen x Außengewinde (R) x Klebemuffen |
|---|---|
| Anschlussmaße: | 32 mm x 3/4" (26,44 mm) |
| Arbeitsdruck (PN): | 16 bar |
| Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
| Material: | PVC-U |
| Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Artikelgewicht: | 0.069 kg |
| Hersteller: | Van de Lande |
| Eigenschaften der PVC-U Fittings und Rohre | |
Technische Zeichnung
| d1 | d2 | Z1 | Z2 | B | C | PN |
|---|---|---|---|---|---|---|
| 32 | 3/4" | 17 | 23 | 22 | 17 | 16 |
Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.
