Produktdaten
Anschluss: | 2x Flansch |
---|---|
Anschlussmaße: | 32 mm (DN 25) |
DN: | DN 25 |
Lochkreis: | 85 mm |
Anzahl Löcher: | 4 |
Lochdurchmesser: | 14 mm |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | Körper und Kugel aus PVC-U, PE (Kugelgleitringe), EPDM (Dichtungen) |
Typ: | Inustrie |
Artikelgewicht: | 0.721 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
D | DN | PN | E | H | K |
---|---|---|---|---|---|
32 | 25 | 16 | 115 | 160 | 85 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

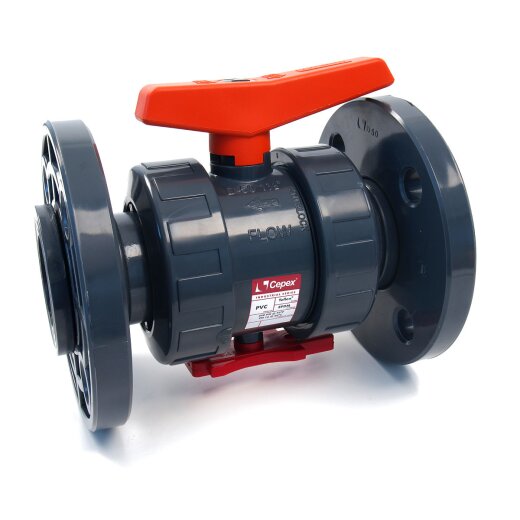

Der Kugelhahn ist beidseitig mit einem Flansch ausgestattet, welche einen Übergang auf verschiedene Rohrleitungen aus Metall oder Kunststoff ermöglichen. Der Kugelhahn selbst ist aus PVC-U gefertigt, die Kugelgleitringe bestehen aus PTFE und die O-Ringdichtungen aus EPDM. Die Flansche sind nicht montiert und müssen noch mit dem Kugelhahn verklebt werden. Hierzu wird zusätzlich PVC-Kleber benötigt. Die Kugel lässt sich über den Handhebel, welcher auch als Montageschlüssel der Kugel dient nachjustieren.
Der Kugelhahn ist dank der sehr glatten Kugel und des Antiblocksystems sehr leichtgängig, wodurch ein gleichmäßiges Öffnen und Schließen des Ventils ermöglicht wird. Die Kugel ist zusätzlich vor einem Herausspülen gesichert. Der Griff des Kugelventils ist mit einer Schraube fest mit dem Schaft verschraubt. Der Lochkreis und die Lochbohrungen der Flansche entsprechen der Flanschgröße PN10. Es handelt sich um lose Flansche mit Bundbuchsen aus PVC-U.
Doppelte Schaftabdichtung
Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.
Angeschraubter Griff
Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.
Antiblock System
Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) und einer Beschädigung der Armatur führen könnte, wird so vermieden.
Aufbau des Kugelhahns
Nummer | Name | Material |
---|---|---|
1 | Schaft | PVC-U |
2 | Kugel | PVC-U |
3 | Überwurfmutter | PVC-U |
4 | Griff | PP + GR + TPE |
5 | Anschluss | PVC-U |
6 | Gleitring | HDPE |
7 | O-Ring | EPDM |
8 | Dämpfungsring | EPDM |
9 | O-Ring | EPDM |
10 | O-Ring | EPDM |
11 | Schlüssel | EPDM |
12 | Körper | PVC-U |
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
