Flansche nach DIN 2501/PN 16/40, Baulänge nach DIN 3202, Motoranschluss nach ISO 5221
Hersteller:
mega®
Technische Zeichnung
DN
d
L
D
K
G
B
I/N
H
W
ISO 5221
15
15
115
95
65
45
14
14/4
75
135
4-42 x M5
20
20
120
105
75
58
16
14/4
75
135
4-42 x M5
25
25
125
115
85
68
16
14/4
85
140
4-50 x M6
32
32
130
140
100
78
16
18/4
90
140
4-50 x M6
40
38
140
150
110
88
16
18/4
125
210
4-70 x M8
50
50
150
165
125
102
18
18/4
130
210
4-70 x M8
65
65
170
185
145
122
18
18/4
160
260
4-70 x M8
80
80
180
200
160
138
20
18/8
170
320
4-102 x M10
100
100
190
220
180
158
20
18/8
180
320
4-102 x M10
125
125
325
250
210
188
22
22/8
200
470
-
150
150
350
285
240
215
22
22/8
215
550
-
200
200
400
340
295
268
22
22/16
320
1000
-
Alle Maße sind in mm angegeben. Baulänge nach DIN 3202. Flanschanschlüsse nach DIN-PN 16 (1/2" bis 2") und DIN-PN 40 (ab 2 1/2"). Motoranschluss nach ISO 5221 bei allen Kugelhähnen von 1/2" bis 4".
Materialien
Nr.
Teil
Material
1
Gehäuse außen
Edelstahl 316
2
Flanschanschluss
Edelstahl 316
3
Kugel
Edelstahl 316
4
Kugelsitz
PTFE (15% Graphit)
5
Gehäusedichtung
PTFE
6
Stopper
Edelstahl 304
7
Dichtung
PTFE
8
Spindeldichtung
PTFE
9
Scheibe
Edelstahl 304
10
U-Scheibe
Edelstahl 304
11
Unterlegscheibe
Edelstahl 304
12
Spindel
Edelstahl 304
13
Spindelmutter
Edelstahl 304
14
Verschluss
Edelstahl 304
15
Hebel
Edelstahl 304
16
Hebelschutz
PVC
17
Schrauben
Edelstahl 304
18
Unterlegscheibe
Edelstahl 304
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Nutzungszeitraum von 25 Jahren und Wasser als Medium. Je nach Einsatzbereich und verwendete Medien, kann die Druckbeständigkeit im Laufe der Zeit eingeschränkt werden.
Aggressive Medien können die Beständigkeit des Materials genauso wie Temperaturschwankungen, Witterungen und mechanische Belastungen beeinträchtigen.
Um eine möglichst lange Lebensdauer zu gewährleisten, verwenden Sie das Produkt nur für den dafür vorgesehenen Einsatzbereich. Der Arbeitsdruck der Produkte wird als PN (Pressure Nominal) angegeben und
und bezieht sich auf eine Temperatur von 20 °C (Wasser als Medium). Es handelt sich um einen Referenzwert, um verschiedene Produkte miteinander vergleichen zu können.
Beschreibung

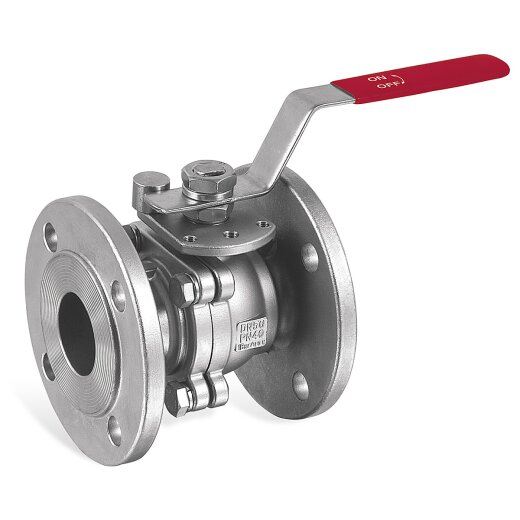

Edelstahlkugelhahn mit Flanschanschlüssen für den industriellen Einsatz. Die Flanschverbindungen sind gemäß DIN 2501/PN16 gefertigt. Der Kugelhahn besteht aus rostfreiem Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ) und zeichnet sich durch eine hohe Beständigkeit gegenüber verschiedenen Medien (Flüssigkeiten und Gase) aus. Die Kugel besitzt einen vollen Durchgang. Der Körper des Kugelhahns besteht aus zwei Teilen. Die Flanschseiten können nicht verdreht werden. Der Griff des Kugelhahns besteht aus tauchgummiertem Edelstahl 304. Die Dichtungen sind aus PTFE gefertigt. Geeignet für den Nahrungsmittelbereich.
Die Dichtflächen der Flanschanschlüsse sind gerillt und bieten einen guten Halt und eine hohe Dichtheit bei verschiedenen Dichtungstypen aus unterschiedlichem Material. Edelstahl 316 zeichnet sich durch eine hohe physiologische Unbedenklichkeit aus, weshalb ein Einsatz in Trinkwasserleitungen und im Lebensmittelbereich möglich ist. Der Absperrhahn kann für einen Druckbereich von 40 bar (bei 20 °C Flüssigkeitstemperatur) verwendet werden.
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
Ja. Der Kugelhahn ist mit einem vollen Durchgang ausgestattet, um den Durchfluss nicht einzuschränken. Anders als bei einem Kugelhahn mit einem reduzierten Durchgang (preiswerte Variante) besitzen sowohl die Kugelbohrung, als auch die Anschlussseiten einen größeren freien Durchgang.
Ja. Der Edelstahl Kugelhahn kann für den Druckluftbereich und für verschiedene technische Gase oder Dampf eingesetzt werden. Der angegeben Druckbereich kann bei Gasen allerdings geringer ausfallen. Für den angegeben Arbeitsdruck wird Wasser als Medium vorrausgesetzt.
