Produktdaten
Anschluss: | Flansch x Innengewinde (Rp) |
---|---|
Anschlussmaße: | DN 65/80 x 2 1/2" (75,18 mm) |
DN: | DN 65/80 |
Lochkreis: | 145 mm und 160 mm |
Anzahl Löcher: | 8 (2x 4) |
Lochdurchmesser: | 18 mm |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | -10 °C bis +80 °C, kurzzeitig 100 °C |
Material: | PP |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.335 kg |
Hersteller: | Elysee |
Eigenschaften der PP-Gewindefittings |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
G | DN | PN | L | Z | E | S | I | f |
---|---|---|---|---|---|---|---|---|
2 1/2" | 80 | 10 | 30 | 4 | 165 | 18 | 160 | 18 |
Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

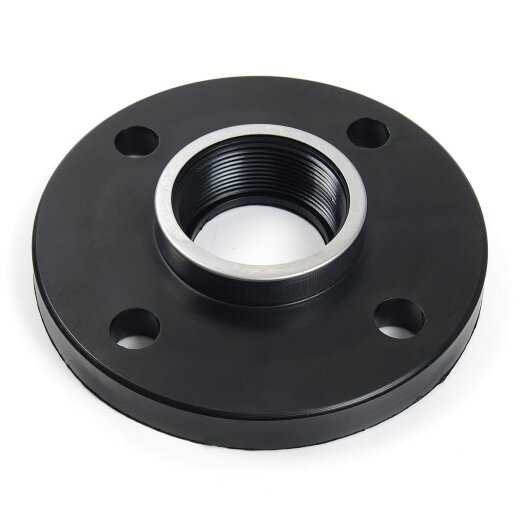

Gewindeflansch aus PP mit verstärktem Innengewinde. Der Flansch besteht aus einem Stück (Festflansch). Zur Abdichtung des Gewindes benötigen Sie ein Gewindedichtband. Verwenden Sie nur Kunststofffittings, um das Gewinde nicht zu beschädigen.
Die Auflagefläche für die Flanschdichtung (nicht im Lieferumfang) ist gerillt, sodass eine optimale Abdichtung des Gewindeflansches gegeben ist.
Verstärktes Innengewinde
PP ist ein verhältnismäßig weicher Kunststoff, welcher leicht aufreißen kann, wenn eine hohe Spannung auf dem Material liegt. Damit dies nicht geschieht, ist das Gewinde des PP-Flansches zusätzlich durch einen Metallring verstärkt. So wird ein Aufplatzen erschwert und der PP-Gewindeflansch kann für höhere Druckstufen verwendet werden. Der Metallring besteht aus rostfreiem Edelstahl und kann für den Außenbereich verwendet werden. Vermeiden Sie allerdings länger am Verstärkungsring anhaftende Feuchtigkeit, da diese auf Dauer zu Korrosion führen kann.
Produkteigenschaften
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
Auswahl der Schraubengrößen
Für die Verschraubung von zwei Flanschen benötigen Sie zusätzlich Flanschschrauben, welche je nach Flanschgröße unterschiedlich lang sind. Die folgenden Tabellen sollen Ihnen bei der Auswahl der benötigten Schrauben helfen. Eine ausführlichere Liste finden Sie unter: Auswahltabelle der Schraubengrößen für verschiedene Flanschverbindungen
