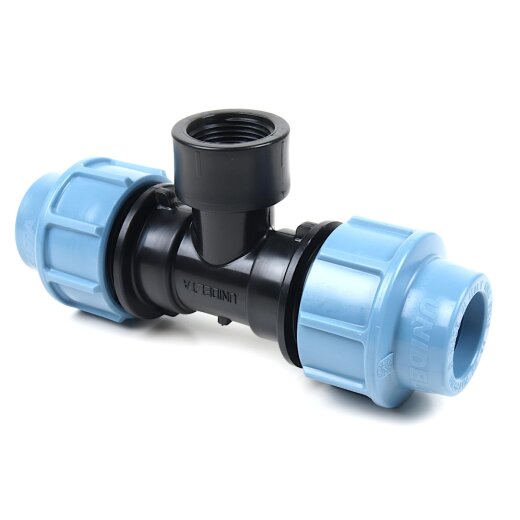

PE T-Stück 2x Klemmmuffe 63 mm, 1x Innengewinde 2" (59,61 mm)

Dieses PE-T-Stück besitzt zwei Klemmmuffen (die gegenüberliegenden Seiten), in die ein PE-Rohr eingeschoben wird und ein Innengewinde (der Abzweig), in das Kunststofffittings mit entsprechendem Außengewinde eingeschraubt werden können.

Klemmmuffen x Innengewinde
18,99 €
inkl. 19% USt. , zzgl. Versand
  • 6 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klemmmuffe x Innengewinde (Rp) x Klemmmuffe
Anschlussmaße: 63 mm x 2" (59,61 mm) x 63 mm
Arbeitsdruck (PN): 16 bar
Temperatur: -10 °C bis +80 °C, kurzzeitig 100 °C
Material: PP, Klemmringe aus POM, Dichtung aus NBR
Normen/Zulassungen: DVGW, Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 1.07 kg
Hersteller: UNIDELTA S.P.A.
Eigenschaften der PP-Klemmfittings

Technische Zeichnung

Technische Zeichnung des PE-T-Stücks
d G D L I H L1 PN
63 2" 115 313 123 30 65 16

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

Beschreibung

PE T-Stück mit zwei Klemmmuffen für PE-Rohre und einem Innengewinde für verschiedene Gewindefittings. In die Klemmmuffen können einfach PE-Rohre eingeschoben und festgeklemmt werden. Die Klemmverbindung ermöglicht ein späteres Entfernen der PE-Rohre, wenn dies gewünscht ist. Die Klemmringe bestehen aus Kunststoff und eignen sich für alle PE-Rohre, können aber nicht für härtere Rohre wie Metallrohre oder PVC-Rohre verwendet werden. Geeignet für einen Betriebsdruck von 16 bar. In das Gewinde lassen sich PP-Gewindefittings oder Gewindefittings aus anderen Materialien einschrauben. Zum Abdichten des Gewindes benötigen Sie zusätzlich ein Teflondichtband.

Die Überwurfmuttern lassen sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings. Das PE T-Stück besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig.

Aufbau

Explosionszeichnung eines PE-Klemmfittings
Nummer Bezeichnung Material
1 Überwurfmutter PP
2 Grip-Ring POM
3 Einlegeteil PP
4 O-Ring NBR
5 Körper PP
DVGW-geprüft Siegel

DVGW-Zertifiziert

Die PE-Verschraubung ist vom DVGW (Deutscher Verein des Gas- und Wasserfaches e. V.) auf die physiologische Unbedenklichkeit geprüft und für die Trinkwasserversorgung zugelassen. Beachten Sie in Trinkwasserinstallationen, dass auch die verwendeten PE-Rohre für die Trinkwasserversorgung zugelassen sind.

Produkteigenschaften

  • Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
  • UV-beständig
  • geringes Gewicht
  • hohe Abriebfestigkeit
  • physiologisch unbedenklich
  • DVGW-geprüft (trinkwassertauglich)

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
