Produktdaten
Anschluss: | Klemmmuffe x Universalanschluss |
---|---|
Anschlussmaße: | 20 mm x 15-21 mm - 50 mm x 27-35 mm |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | -10 °C bis +80 °C, kurzzeitig 100 °C |
Material: | PP, Schrauben aus Stahl (verzinkt), Dichtung aus EPDM |
Hersteller: | Cepex |
Eigenschaften der Universalfittings |

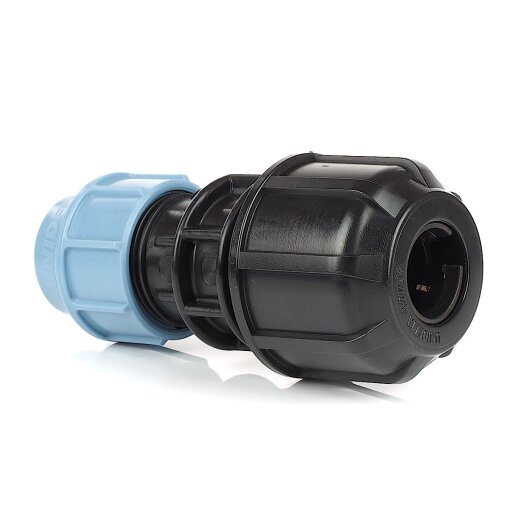

Die Universalkupplung kann mit allen Kunststoff- und Metallrohren verschraubt werden, welche in der Wassertechnik zum Einsatz kommen. Die Kupplung ist mit zwei Klemmmuffen ausgestattet. Zum einen eine Klemmmuffe für PE-Rohre, in die alle PE-Rohre mit entsprechendem Außendurchmesser verklemmt werden und zum anderen eine Universalmuffe. Der Haltering in der Universalmuffe ist zusätzlich mit Edelstahlkrallen versehen, die es ermöglichen Rohre aus verschiedenen Materialien zu fixieren.
Hier können sowohl Kunststoffrohre (PE, PVC, ABS, etc.), als auch Rohre aus Metall (Kupferrohr, Eisenrohr und Blei) verschraubt werden. Der Universalanschluss ist leicht variabel und in den gängigsten drei Größen wählbar (15-21 mm, 21-27 mm und 27-35 mm).
Die Kupplungen werden einfach auf das Rohrende aufgeschoben und verschraubt. Hierzu empfehlen wir zusätzlich die Verwendung eines Montageschlüssels für PE-Kupplungen. Der Betriebsdruck liegt bei 10 bar (bei einer Flüssigkeitstemperatur von 20 °C). Die Universalkupplung eignet sich für schnelle Reparaturen oder als Verbindungsstück/Übergangsfitting für Wasserrohre aus unterschiedlichem Material.
DVGW-Zertifiziert
Die PE-Verschraubung ist vom DVGW (Deutscher Verein des Gas- und Wasserfaches e. V.) auf die physiologische Unbedenklichkeit geprüft und für die Trinkwasserversorgung zugelassen. Beachten Sie in Trinkwasserinstallationen, dass auch die verwendeten PE-Rohre für die Trinkwasserversorgung zugelassen sind.
Produkteigenschaften
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- beständig gegen Salze, alkalische Lösungen und Säuren
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- Universalkupplungen für Rohre aus Metall (z. B. Kupfer, Eisen oder Blei) und Kunststoff (z. B. PE, PVC, ABS oder PP)
Verwendete Materialien
Nummer | Bezeichnung | Material |
1 | Grip-Ring | POM + Edelstahlkrallen |
2 | Überwurfmutter | PP |
3 | Einlegeteil | PP |
4 | Dichtungsring | EPDM |
5 | Körper | PP |
Montageanleitung
