Produktbeschreibung

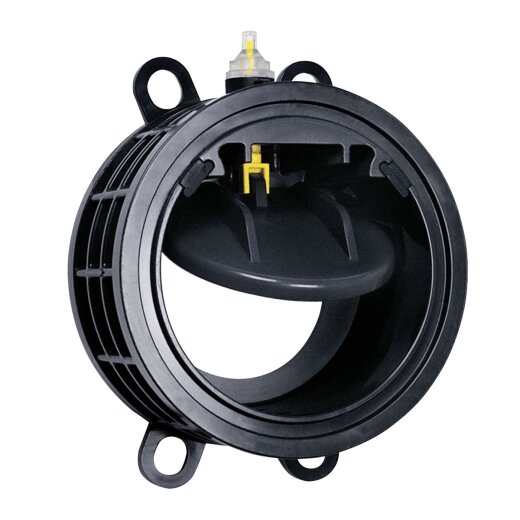

PVC-U Rückschlagklappe der Firma Praher Plastics für den Einsatz in industriellen Anlagen. Die Klappe wird über eine Feder selbstständig geschlossen. Die Einbauposition kann beliebig erfolgen, sodass auch eine Montage in einer horizontalen Rohrleitung möglich ist. PVC-U Rückschlagklappen eignen sich für Flüssigkeiten mit enthaltenen Fasern und anderen Feststoffen. Die Feder dient zur Anzeige des Klappenöffnungswinkels und dämpft die Klappe beim Öffnen, was sich bei pulsierenden Strömungsverhältnissen und bei turbulenten Strömungen des Mediums als Vorteil erweist.
Die Rückschlagklappe wird zwischen zwei Flansche montiert. Es wird keine direkte Montage auf einen Pumpenflansch oder nachfolgenden Bogen bzw. Krümmer empfohlen. Alle Bauteile, welche mit dem Medium (z. B. Wasser) in Kontakt kommen, sind rostfrei. Die PVC-Rückschlagklappe ist bereits beidseitig mit einem O-Ring zur Abdichtung der Flansche oder Bundbuchsen ausgestattet. Eine Flanschdichtung wird nicht benötigt. Vor und nach der Rückschlagklappe ist eine Beruhigungszone vom 5-fachen Nenndurchmesser DN als Abstand einzuplanen. Die Rückschlagklappe ist ab einem Gegendruck von 0,03bar dicht und eignet sich für einen Betriebsdruck von bis zu 10 bar (bei 20 °C Flüssigkeitstemperatur).
Über die optische Stellungsanzeige der Klappe kann von außen abgelesen werden, ob die Klappe geöffnet oder geschlossen ist. Die PVC-Rückschlagklappe K4 ist mit 4 Schraubenlöchern ausgestattet, welche die Positionierung am Flansch erleichtern. Die Schraubenlöcher sind oval, sodass eine Kombination mit Flanschen, welche die Maße nach DIN, ANSI und JIS besitzen, möglich ist. Der Öffnungswinkel der Klappe von bis zu 85° ermöglicht einen großen Durchfluss.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen & Hilfe
Herstellerinformationen
Praher Plastics Austria GmbH
Poneggenstraße 5
Oberösterreich
Schwertberg, Österreich, 4311
office@praherplastics.com
Produktdaten
| Anschluss: | Flansch |
|---|---|
| Anschlussmaße: | 75 mm (DN 65) - 280 mm (DN 250) |
| DN: | DN 65 - DN 250 |
| Arbeitsdruck (PN): | 10 bar |
| Temperatur: | 0 °C - 45 °C (kurz bis 60 °C) |
| Material: | PVC-U (Dichtung aus EPDM) |
| Normen/Zulassungen: | EURASEC Hygienezertifikat, GOST Zertifikat, Konformitätserklärung gemäß Anhang VII der Richtlinie 97/23/EG, Rostehnadzor Verwendungsgenehmigung |
| Hersteller: | Praher Plastics |
| Eigenschaften der PVC-U Fittings und Rohre | |
