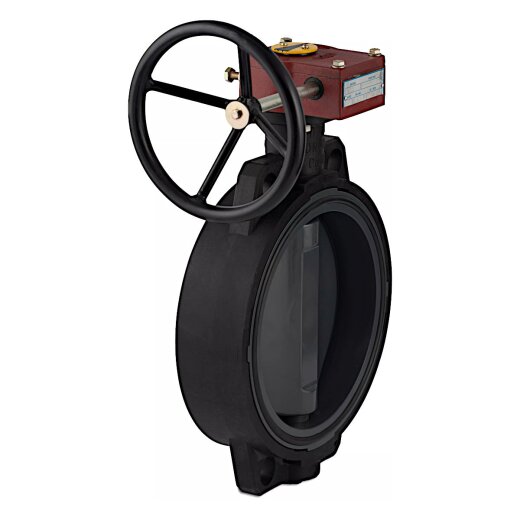

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

PVC-U Absperrklappe mit Handrad aus Gusseisen

Q: Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung , welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Q: Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Q: Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig. Klebeanleitung für PVC-Rohren und Fittings

Q: Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Artikelnummer: PVCLAPPHAND
Kategorie: PVC-Absperrklappen

Preiswerte Absperrklappe mit Handrad
Klappenstellung ablesbar
Handrad aus Gusseisen
O-Ringdichtungen aus EPDM
weichmacherfreier Kunststoff (PVC-U)

Größe

178,99 €

inkl. 19% USt. , zzgl.

Bitte wählen Sie eine Größe aus.

Produktvarianten

Artikel	Flansch	Arbeitsdruck	DN	Preis	Menge
PVC-U Absperrklappe mit Handrad aus Gusseisen 63 mm (DN 50)	7014159	63 mm (DN 50)	10 bar	DN 50	178,99 € *
PVC-U Absperrklappe mit Handrad aus Gusseisen 75 mm (DN 65)	7014160	75 mm (DN 65)	10 bar	DN 65	198,99 € *
PVC-U Absperrklappe mit Handrad aus Gusseisen 90 mm (DN 80)	7014161	90 mm (DN 80)	10 bar	DN 80	198,99 € *
PVC-U Absperrklappe mit Handrad aus Gusseisen 110 mm (DN 100)	7014162	110 mm (DN 100)	10 bar	DN 100	238,99 € *
PVC-U Absperrklappe mit Handrad aus Gusseisen 125-140 mm (DN 140)	7014163	125-140 mm (DN 140)	10 bar	DN 140	357,99 € *
PVC-U Absperrklappe mit Handrad aus Gusseisen 160 mm (DN 150)	7014164	160 mm (DN 150)	10 bar	DN 150	448,99 € *
PVC-U Absperrklappe mit Handrad aus Gusseisen 200-225 mm (DN 200)	7014165	200-225 mm (DN 200)	10 bar	DN 200	678,99 € *

Produktbeschreibung

Preisgünstige PVC-U Absperrklappe mit einem Handrad aus Gusseisen für den manuellen Betrieb. Das Handrad ermöglicht ein einfaches und gleichmäßiges Öffnen und Schließen des Ventils. Die Absperrklappe ist bereits mit O-Ringen aus EPDM ausgestattet, wodurch keine weitere Flanschdichtung notwendig ist. An der Oberseite der Absperrklappe ist ein Pfeil angebracht, welcher die aktuelle Klappenstellung anzeigt. Die Flanschgröße ist gemäß den Flanschverbindungen Typ PN10 (10 bar) ausgelegt. Die Absperrklappe kann für einen Druck von 10 bar (bei 20 °C Flüssigkeitstemperatur) verwendet werden.

Produkteigenschaften

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser und Chlor (nicht für Öle geeignet)
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar

Zusatzinformationen

Tabelle zur Druckumrechnung

chemische Beständigkeit

Materialeigenschaften von PVC-U

Durchmesser und Kombinationsmöglichkeiten von Flanschen

Montageanleitung für Flanschverbindungen

Häufige Fragen & Hilfe

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Wie werden PVC-Rohrleitungen verklebt?

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Herstellerinformationen

CEPEX S.A.
Carrer de Lluís Companys 51
Katalonien
Granollers (Barcelona), Spanien, 8400
info@fluidra.de

Produktdaten

Anschluss:	Flansch
Anschlussmaße:	63 mm (DN 50) - 200/225 mm (DN 200)
DN:	DN 50 - DN 200
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	Gehäuse und Klappe aus PVC-U / PP, Dichtung aus EPDM, Handrad aus Gusseisen
Hersteller:	Cepex
