| Anschluss: | Flansch |
|---|---|
| Anschlussmaße: | 75 mm (DN 65) - 280 mm (DN 250) |
| DN: | DN 65 - DN 250 |
| Arbeitsdruck (PN): | 10 bar |
| Temperatur: | 0 °C - 45 °C (kurz bis 60 °C) |
| Material: | PVC-U (Dichtung aus #FPM) |
| Normen/Zulassungen: | EURASEC Hygienezertifikat, GOST Zertifikat, Konformitätserklärung gemäß Anhang VII der Richtlinie 97/23/EG, Rostehnadzor Verwendungsgenehmigung |
| Hersteller: | Praher Plastics |
| Eigenschaften der PVC-U Fittings und Rohre | |

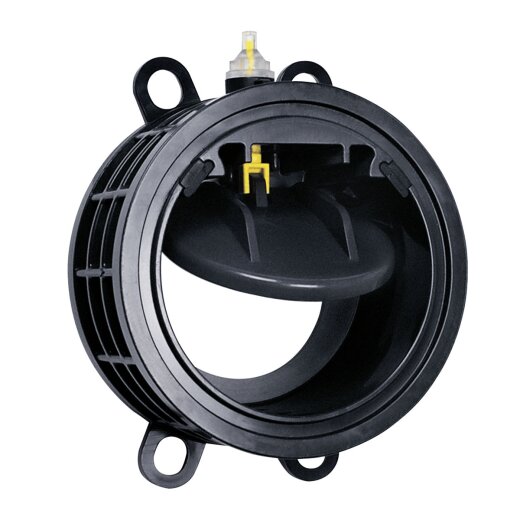

PVC-U Rückschlagklappe mit Dichtungen aus FPM der Firma Praher Plastics für den Einsatz in industriellen Anlagen. Die Klappe wird über eine Feder selbstständig geschlossen. Die Einbauposition kann beliebig erfolgen, sodass auch eine Montage in einer horizontalen Rohrleitung möglich ist. PVC-U Rückschlagklappen eignen sich für Flüssigkeiten mit enthaltenen Fasern und anderen Feststoffen. Die Feder dient zur Anzeige des Klappenöffnungswinkels und dämpft die Klappe beim Öffnen, was sich bei pulsierenden Strömungsverhältnissen und bei turbulenten Strömungen des Mediums als Vorteil erweist. Die FPM-Dichtungen zeichnen sich durch eine hohe chemische Beständigkeit gegenüber diverser Medien aus und ermöglichen den Einsatz in ölhaltigen Medien.
Die Rückschlagklappe wird zwischen zwei Flansche montiert. Es wird keine direkte Montage auf einen Pumpenflansch oder nachfolgenden Bogen bzw. Krümmer empfohlen. Alle Bauteile, welche mit dem Medium (z. B. Wasser) in Kontakt kommen, sind rostfrei. Die PVC-Rückschlagklappe ist bereits beidseitig mit einem O-Ring (FPM) zur Abdichtung der Flansche oder Bundbuchsen ausgestattet. Eine Flanschdichtung wird nicht benötigt. Vor und nach der Rückschlagklappe ist eine Beruhigungszone vom 5-fachen Nenndurchmesser DN als Abstand einzuplanen. Die Rückschlagklappe ist ab einem Gegendruck von 0,03bar dicht und eignet sich für einen Betriebsdruck von bis zu 10 bar (bei 20 °C Flüssigkeitstemperatur).
Über die optische Stellungsanzeige der Klappe kann von außen abgelesen werden, ob die Klappe geöffnet oder geschlossen ist. Die PVC-Rückschlagklappe K4 ist mit 4 Schraubenlöchern ausgestattet, welche die Positionierung am Flansch erleichtern. Die Schraubenlöcher sind oval, sodass eine Kombination mit Flanschen, welche die Maße nach DIN, ANSI und JIS besitzen, möglich ist. Der Öffnungswinkel der Klappe von bis zu 85° ermöglicht einen großen Durchfluss.
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
