Produktdaten
Anschluss: | Flansch |
---|---|
Anschlussmaße: | 110 mm (DN 100) |
DN: | DN 100 |
Lochkreis: | 180 mm |
Anzahl Löcher: | 8 |
Lochdurchmesser: | 18 mm (Schraubenlöcher) |
Arbeitsdruck (PN): | 01 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U, Dichtungen aus EPDM, Feder aus Edelstahl (V2A) |
Artikelgewicht: | 7.296 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings und Rohre |

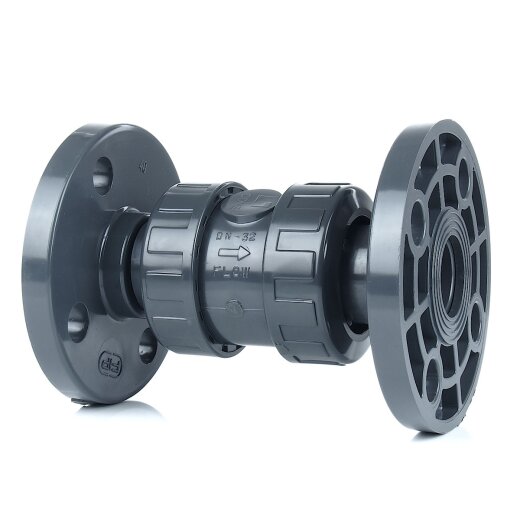

PVC-Rückschlagventil mit zwei Flanschanschlüssen, welche mit anderen Flanschen verbunden werden können. Flanschdichtungen sind nicht im Lieferumfang enthalten und müssen gegebenenfalls separat bestellt werden. Die Flansche ermöglichen einen Übergang auf andere Materialien. Bei den Flanschanschlüssen handelt es sich um Festflansche in der Größe PN 10. Die genauen Lochkreise und die Anzahl der Löcher entnehmen Sie den Produktdaten. Rückschlagventile lassen das Wasser (oder andere Medien) nur in eine Richtung passieren.
Das Rückschlagventil ist mit einer Edelstahlfeder ausgestattet, welche einen PVC-Kegel an eine Dichtung drückt. Es ist somit in jeder Einbauposition selbstschließend. Der Körper und der Kegel bestehen aus PVC-U, die Dichtungen sind aus EPDM gefertigt. Die Feder ist nicht salzwasserbeständig. Verwenden Sie alternativ Kugelrückschlagventile oder ein Rückschlagventil kmit ummantelter Stahlfeder für den Pool- oder Salzwasserbereich.
Druckverlust in Abhängigkeit der Fördermenge
A = Durchflussmenge in m³/h
B = Druckverlust in bar
16 mm 3/8" |
A | 0,42 | 0,85 | 1,35 | 2,08 | 2,44 | 2,80 | - | - | - |
---|---|---|---|---|---|---|---|---|---|---|
B | 0,35 | 0,52 | 0,58 | 0,28 | 0,34 | 0,60 | - | - | - | |
20 mm 1/2" |
A | 0,44 | 0,92 | 1,60 | 2,05 | 2,48 | 3,10 | 3,53 | - | - |
B | 0,34 | 0,58 | 0,19 | 0,18 | 0,22 | 0,30 | 0,35 | - | - | |
25 mm 3/4" |
A | 0,54 | 1,06 | 1,65 | 2,18 | 3,21 | 3,91 | 4,32 | - | - |
B | 0,17 | 0,22 | 0,15 | 0,18 | 0,29 | 0,38 | 0,44 | - | - | |
32 mm 1" |
A | 0,35 | 1,13 | 1,62 | 2,02 | 2,59 | 3,07 | 3,51 | 4,20 | - |
B | 0,13 | 0,18 | 0,15 | 0,14 | 0,14 | 0,15 | 0,16 | 0,20 | - | |
40 mm 1 1/4" |
A | 3,15 | 5,20 | 7,35 | 9,38 | 12,17 | 15,05 | - | - | - |
B | 0,13 | 0,12 | 0,16 | 0,21 | 0,31 | 0,43 | - | - | - | |
50 mm 1 1/2" |
A | 25,85 | 20,70 | 17,50 | 12,30 | 8,86 | 3,22 | - | - | - |
B | 0,38 | 0,27 | 0,19 | 0,11 | 0,09 | 0,09 | - | - | - | |
63 mm 2" |
A | 39,80 | 34,50 | 27,50 | 21,15 | 12,65 | 6,25 | - | - | - |
B | 0,70 | 0,48 | 0,28 | 0,17 | 0,09 | 0,08 | - | - | - | |
75 mm 2 1/2" |
A | 50,00 | 44,20 | 36,50 | 30,90 | 25,50 | 20,35 | 12,30 | 6,27 | - |
B | 0,40 | 0,29 | 0,23 | 0,20 | 0,15 | 0,12 | 0,11 | 0,11 | - | |
90 mm 3" |
A | 83,50 | 74,80 | 64,90 | 50,38 | 43,08 | 35,22 | 28,75 | 18,02 | 8,28 |
B | 0,45 | 0,39 | 0,31 | 0,21 | 0,18 | 0,14 | 0,11 | 0,08 | 0,11 | |
110 mm 4" |
A | 77,2 | 67,50 | 60,10 | 49,60 | 41,10 | 31,50 | 24,60 | 15,80 | 7,90 |
B | 0,46 | 0,36 | 0,30 | 0,22 | 0,18 | 0,14 | 0,13 | 0,01 | 0,08 |
Öffnungsdruck
Größe des Ventils |
Mindestdruck bar |
Maximaler Druck bar |
---|---|---|
3/8" | 0,11 | 0,19 |
3/4" | 0,035 | 0,067 |
1" | 0,042 | 0,077 |
1 1/4" | 0,038 | 0,069 |
1 1/2" | 0,063 | 0,088 |
2" | 0,038 | 0,060 |
2 1/2" | 0,031 | 0,060 |
3" | 0,025 | 0,060 |
Mindestdruck = Mindestdruck um das Ventil zu öffnen
Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
