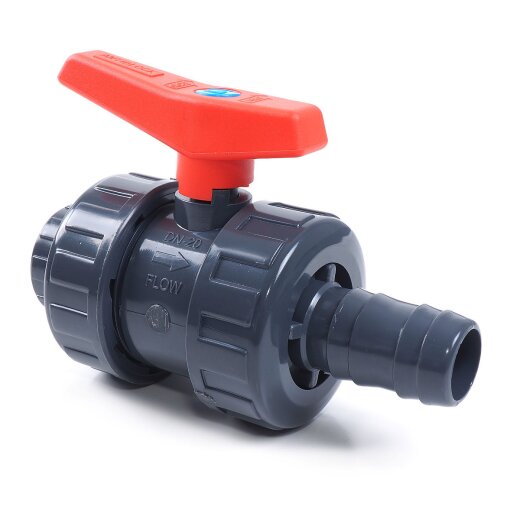

PVC-Kugelhahn Klebemuffe x Schlauchtülle, 50 mm x 38 mm

Kategorie: PVC-Kugelhähne

Klebemuffe x Schlauchtülle
21,14 €

inkl. 19% USt. , zzgl. Versand

74 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: KUGKM-ST-007

Kategorie: PVC-Kugelhähne

Produktdaten

Anschluss: Klebemuffe x Schlauchtüllen
Anschlussmaße: 50 mm x 38 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 1.023 kg
Hersteller: Cepex®

Beschreibung

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

PVC-Kugelhahn mit einer Klebemuffe für PVC-Rohre und einer Schlauchtülle zur direkten Montage an Schläuchen. Zur Befestigung der Schläuche werden zusätzlich Schlauchschellen benötigt. Der Griff des Absperrhahnes ist mit einer Schraube fest mit diesem verbunden, sodass dieser nicht abfallen kann. Beide Anschlussseiten sind mithilfe einer Überwurfmutter mit dem Kugelhahn verschraubt und können bei Bedarf entfernt werden.

Die Kugel kann zu einem späteren Zeitpunkt erneut festgestellt werden, sollte dies von Nöten sein. Es wird kein zusätzliches Werkzeug benötigt. Zum Nachjustieren der Kugel schrauben Sie einfach die Überwurfmuttern der Anschlussseiten fester an. Eine zusätzliche Dichtung (Dämpfungsring) zwischen der Kugel und dem Körper sorgt dafür, dass der Kugelhahn trotzdem sehr leichtgängig bleibt.

2 Dichtungen am Schaft des Kugelhahns

Doppelte Schaftabdichtung

Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit.

angeschraubter Griff

Angeschraubter Griff

Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe vor Wasser geschützt.

Antiblock System

Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) und einer Beschädigung der Armatur führen könnte, wird so reduziert.

Aufbau des Kugelhahns

Explosionszeichnung des PVC-Kugelhahns
Nummer Name Material
1 Schaft PVC-U
2 Kugel PVC-U
3 Überwurfmutter PVC-U
4 Griff PP + GR + TPE
5 Anschluss PVC-U
6 Gleitring HDPE
7 O-Ring EPDM
8 Dämpfungsring EPDM
9 O-Ring EPDM
10 O-Ring EPDM
11 Schlüssel
(nur bei Industrieserie)
EPDM
12 Körper PVC-U

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
