Produktdaten
Anschluss: | Klemmmuffe x Außengewinde (R) x Klemmmuffe |
---|---|
Anschlussmaße: | 75 mm x 2 1/2" (75,18 mm) x 75 mm |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | -10 °C bis +80 °C, kurzzeitig 100 °C |
Material: | PP, Klemmringe aus POM, Dichtung aus NBR |
Normen/Zulassungen: | DVGW, Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 1.528 kg |
Hersteller: | Unidelta |
Eigenschaften der PP-Klemmfittings |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
d | G | D | L | I | H | L1 | PN |
---|---|---|---|---|---|---|---|
75 | 2 1/2" | 129 | 365 | 137 | 32 | 70 | 16 |
Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

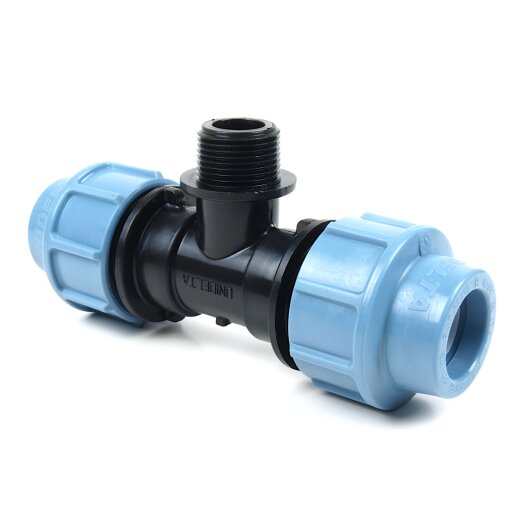

PE T-Stück mit zwei Klemmmuffen für PE-Rohre und einem Außengewinde für verschiedene Gewindefittings. In die Klemmmuffen können einfach PE-Rohre eingeschoben und festgeklemmt werden. Die Klemmverbindung ermöglicht ein späteres Entfernen der PE-Rohre, wenn dies gewünscht ist. Die Klemmringe bestehen aus Kunststoff und eignen sich für alle PE-Rohre, können aber nicht für härtere Rohre wie Metallrohre oder PVC-Rohre verwendet werden. Geeignet für einen Betriebsdruck von 16 bar. Auf das Gewinde lassen sich PP-Gewindefittings oder Gewindefittings aus anderen Materialien aufschrauben. Zum Abdichten des Gewindes benötigen Sie zusätzlich ein Teflondichtband.
Die Überwurfmuttern lassen sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings. Das PE T-Stück besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig.
Aufbau
Nummer | Bezeichnung | Material |
1 | Überwurfmutter | PP |
2 | Grip-Ring | POM |
3 | Einlegeteil | PP |
4 | O-Ring | NBR |
5 | Körper | PP |
DVGW-Zertifiziert
Die PE-Verschraubung ist vom DVGW (Deutscher Verein des Gas- und Wasserfaches e. V.) auf die physiologische Unbedenklichkeit geprüft und für die Trinkwasserversorgung zugelassen. Beachten Sie in Trinkwasserinstallationen, dass auch die verwendeten PE-Rohre für die Trinkwasserversorgung zugelassen sind.
Produkteigenschaften
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- DVGW-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
