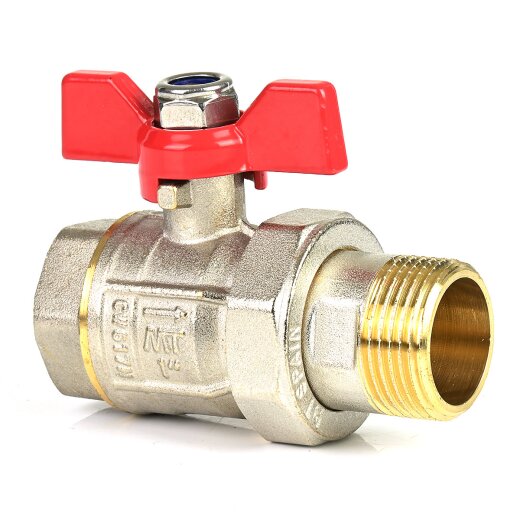

Messing Kugelhahn mit Verschraubung IG x AG 1/2" (20,96 mm)

Kategorie: Messing Absperrventile

Gewindegröße
13,38 €

inkl. 16% USt. , zzgl. Versand

Lieferzeit: 4 - 5 Werktage


Artikelnummer: 0402404

Kategorie: Messing Absperrventile

Produktdaten

Anschluss: Innengewinde (Rp) x Außengewinde (R)
Anschlussmaße: 1/2" (20,96 mm)
Innendurchmesser: Kugelbohrung: voller Durchgang (14,5 mm)
Arbeitsdruck (PN): 50 bar
Temperatur: -20 °C bis +150 °C
Material: Messing CW617N (für Trinkwasserleitungen verwendbar), Griff aus Aluminium (lackiert), Dichtungen aus PTFE
Oberflächenbehandlung: vernickelt
Hersteller: ITAP

Technische Zeichnung

technische Zeichnung des Kugelhahns
DN A B C D E F G PN
15 74 30,5 41 47 15 12,5 12 50
Gewindegröße: 1/2" (20,96 mm)
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Kompakter Messingkugelhahn mit Flügelgriff für die Verwendung in Heiß- und Kaltwasserleitungen. Der Flügelgriff ermöglicht den Einsatz an schwer zugänglichen Stellen. Der Flügelgriff besteht aus rot lackiertem Aluminium. Der Körper des Kugelhahns sowie die Kugel sind aus Messing gefertigt. Die Kugel ist hart verchromt. Die Dichtungen sind aus PTFE gefertigt und somit für kaltes bis heißes Wasser von -20 °C bis +150 °C bis geeignet. Wie die meisten der von uns angebotenen Messingkugelhähne besitzt auch dieser eine Kugel mit vollem Durchgang, um eine größtmögliche Durchflussmenge zu gewährleisten. Der Betriebsdruck beträgt je nach Größe 30 - 50 bar.

Das Ventil ist mit einem Innengewinde und einem Außengewinde ausgestattet. Das Außengewinde ist über einer Überwurfmutter mit dem Kugelhahn verschraubt. Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial wie z. B. Teflonband oder Dichthanf abgedichtet werden. Bei den Gewinden handelt es sich um die gängigen Whitworth-Rohrgewinde nach den Normen ISO 7-1/EN 10226-1, welche in der Wassertechnik vorwiegen verwendet werden.

Der Kugelhahn eignet sich für den Einsatz in der Sanitärinstallation sowie für diverse Anwendungen in der Bewässerungstechnik. Nicht geeignet ist Messing hingegen zur Führung von salzhaltigen sowie chlorhaltigen Flüssigkeiten. Auch lange Standzeiten des Mediums (z. B. Wasser) sollten vermieden werden, um ein Entzinken des Messings zu vermeiden. Dies trifft generell auf alle Messingfittings zu. Verwenden Sie alternativ Kugelhähne aus Kunststoff, wie z. B. den PVC-Kugelhahn mit zwei Innengewinden oder einen Edelstahlkugelhahn.
