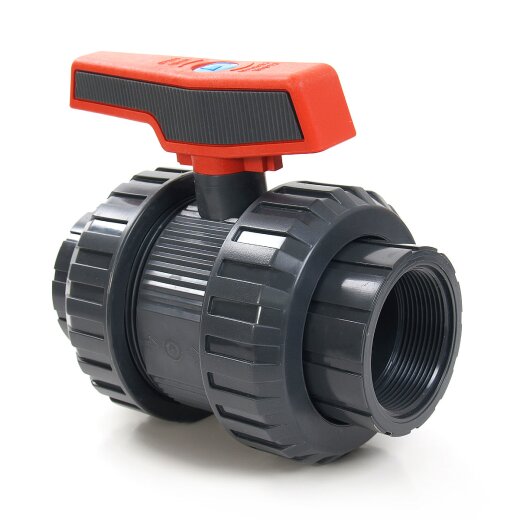

PVC-Kugelhahn 2x Innengewinde

PVC-Kugelhahn mit zwei Innnegewinden und einem gummierten, rutschfesten Griff. Das Antiblocksystem sorgt für ein einfaches und gleichmäßiges Öffnen und Schließen des Ventils. Mit doppelter Schaftabdichtung für eine längere Haltbarkeit und eine optimale Dichtigkeit.

Innengewinde
ab
11,99 €
inkl. 19% USt. , zzgl. Versand
  • 99 Auf Lager
Produktvarianten

Artikel Innengewinde (Rp) Arbeitsdruck Preis
PVC-Kugelhahn 3/8 Zoll (16,66 mm) 2x Innengewinde 36510 3/8" (16,66 mm) 16 bar 12,49 € *
PVC-Kugelhahn 1/2 Zoll (20,96 mm) 2x Innengewinde 36511 1/2" (20,96 mm) 16 bar 11,99 € *
PVC-Kugelhahn 3/4 Zoll (26,44 mm) 2x Innengewinde 36512 3/4" (26,44 mm) 16 bar 12,99 € *
PVC-Kugelhahn 1 Zoll (33,25 mm) 2x Innengewinde 36513 1" (33,25 mm) 16 bar 15,99 € *
PVC-Kugelhahn 1 1/4 Zoll (41,91 mm) 2x Innengewinde 36514 1 1/4" (41,91 mm) 16 bar 17,99 € *
PVC-Kugelhahn 1 1/2 Zoll (47,80 mm) 2x Innengewinde 36515 1 1/2" (47,80 mm) 16 bar 22,49 € *
PVC-Kugelhahn 2 Zoll (59,61 mm) 2x Innengewinde 36516 2" (59,61 mm) 16 bar 31,99 € *
PVC-Kugelhahn 2 1/2 Zoll (75,18 mm) 2x Innengewinde 36517 2 1/2" (75,18 mm) 10 bar 85,99 € *
PVC-Kugelhahn 3 Zoll (87,88 mm) 2x Innengewinde 36518 3" (87,88 mm) 10 bar 119,00 € *
PVC-Kugelhahn 4 Zoll (113,03 mm) 2x Innengewinde 36519 4" (113,03 mm) 10 bar 229,00 € *

Alle Artikel anzeigen

Produktdaten

Anschluss: Innengewinde (Rp)
Anschlussmaße: 3/8" - 4"
Arbeitsdruck (PN): je nach Größe 10 - 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller: Cepex
Beschreibung

Der Kugelhahn besteht aus PVC-U (Hart-PVC) und besitzt zwei Innengewinde. Beide Gewindeseiten werden durch eine Überwurfmutter festgehalten, sodass der Körper (der Mittelteil) des Kugelhahnes im Nachhinein justiert werden kann. Zum Abdichten der Gewinde wird zusätzlich ein Abdichtband benötigt.

Gummierter Griff

Behalten Sie den Kugelhahn auch an nassen Tagen im Griff. Bester Komfort und beste Bedienung durch im Griff eingeschweißter und geriffelter Gummierung.

Angeschraubter Griff

Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.

Feststellbare Kugel

Die Kugel des Kugelhahns lässt sich bei Bedarf erneut feststellen oder aber auch lösen. Hierzu dient der Griff des Hahns gleichzeitig als Schlüssel.

Doppelte Schaftabdichtung

Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.

Antiblock System

Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) führen könnte, wird so vermieden.

Aufbau des Kugelhahns

Explosionszeichnung des PVC-Kugelhahns
Nummer Name Material
1 Schaft PVC-U
2 Kugel PVC-U
3 Überwurfmutter PVC-U
4 Griff PP + GR + TPE
5 Anschluss (Klebemuffe) PVC-U
6 Gleitring HDPE
7 O-Ring EPDM
8 Dämpfungsring EPDM
9 O-Ring EPDM
10 Körper PVC-U
11 Verschluss PVC-U
12 O-Ring EPDM

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor (Dichtungen aus EPDM - nicht für Öle geeignet)
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
