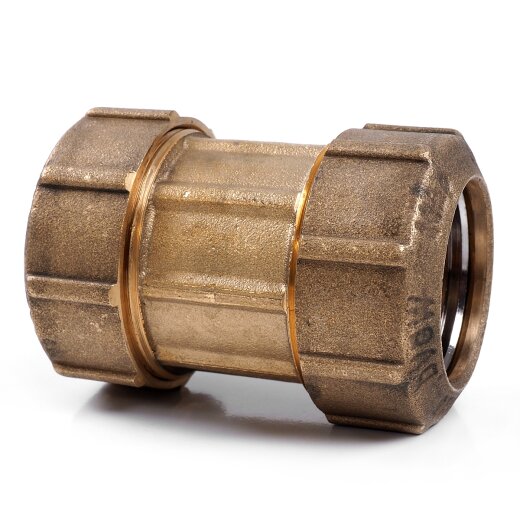

Messing-Klemmverschraubung für PE-Rohre 50 mm

Kategorie: PE-Verschraubungen aus Messing

Durchmesser
27,90 €

inkl. 19% USt. , zzgl. Versand

1 auf Lager

Lieferzeit: 1 - 2 Werktage


Artikelnummer: 23-01-05 / 0731039

Kategorie: PE-Verschraubungen aus Messing

Produktdaten

Anschluss: 2x Klemmmuffe
Anschlussmaße: 50 mm
Arbeitsdruck (PN): 25 bar
Temperatur: -20 C° - 110 C° (ohne Wasserdampf)
Material: Messing CW617N (für Trinkwasserleitungen verwendbar)
Normen/Zulassungen: DVGW
Artikelgewicht: 0.703 kg
Hersteller: ITAP

Technische Zeichnung

technische Zeichnung der Messing-Klemmkupplung
A B C PN
71 60 99 25
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Messing PE-Kupplung mit beidseitiger Klemmmuffe zur direkten Verbindung mit PE-Rohren. Die Kupplung ist DVGW-geprüft und kann für den Transport von Trinkwasser eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe, durch die das PE-Rohr geschoben wird. Die O-Ringe liegen außen am Rohr an. Der Klemmring ist aus Edelstahl gefertigt. Die PE-Kupplung besitzt einen Anschlag, welcher verhindert, dass das Rohr nicht hindurchgeschoben werden kann.

Produkteigenschaften

  • rostfrei und korrosionsbeständig
  • langlebig
  • für Gas- und Wasserrrohre aus PE-LD und PE-HD
  • Druckbereiche bis 25 bar
  • DVGW-geprüft und für Trinkwasserleitungen zugelassen
  • Temperaturbereich von -20 °C bis 110 °C (nur ohne Wasserdampf)

Die Messing-Klemmverschraubungen für PE-Rohre können sowohl oberirdisch, als auch unterirdisch verbaut werden und können für Druckbereiche bis 25 bar (bei flüssigen Medien) verwendet werden. Geeignet für den Transport von Frischwasser und Abwasser. Die Klemmverbinder werden einfach mit den PE-Rohren verklemmt und können zu einem späteren Zeitpunkt wieder gelöst werden. Nur für Kunststoffrohre aus Polyethylen (z. B. LDPE oder HDPE) geeignet.

Trinkwassertauglichkeit

Die Klemmfittings können für Trinkwasserleitungen verwendet werden und sind vom DVGW zertifiziert. Die Klemmfittings bestehen aus CW617N Messing und erfüllen somit die Trinkwasserverordnung 50930-6.

Wie bei allen Messingfittings ist eine Verwendung zur Förderung von Salzwasser oder chlorhaltigem Wasser (Poolbereich) nicht zu empfehlen, da diese das Messing zersetzen können. Man spricht von einer Entzinkung des Messings, bei der das Zink aus dem Messing herausgelöst und ausgespült wird, während ein poröser Kupferschwamm zurückbleibt. Verwenden Sie alternativ PE-Rohrverschraubungen aus Kunststoff.

Aufbau

Explosionszeichnung eines Messing-Klemmfittings
Nummer Bezeichnung Material
1 Körper CW617N Messing
2 Überwurfmutter CW617N Messing
3 O-Ring Elastomer
4 O-Ringhalter Edelstahl AISI 304
5 Klemmring vernickeltes CW617N Messing
