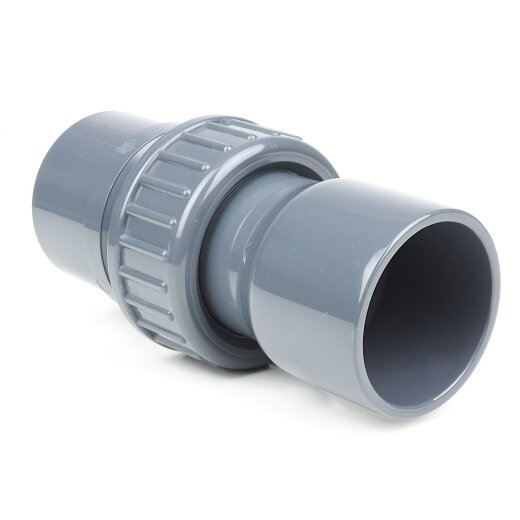

PVC 3/3 Kupplung 25 mm/32 mm x 25 mm Klebemuffe, 1 (33,25 mm) Gewinde

3/3 PVC Kupplung 2x Klebemuffe 25 mm/32 mm, Gewinde 1" (33,25 mm)

Artikelnummer: 09-13-02 / 0110020

Kategorie: PVC-Verschraubungen / PVC-Kupplungen

Die 3/3 Kupplung besteht aus PVC, und besitzt zwei Klebemuffen, in die ein PVC-Rohr geklebt werden kann. Dank der Gewindemutter lassen sich beide Seiten verbinden, ohne diese zu drehen.

Klebemuffe x Überwurfmutter x Klebemuffe/Klebestutzen

4,08 €

inkl. 19% USt. , zzgl. Versand

3 auf Lager

Lieferzeit: 1 - 2 Werktage

2/3 PVC Kupplung, flachdichtend

ab 3,30 € *

3/3 PVC Kupplung, flachdichtend

ab 4,08 € *

Edelstahlverschraubung PVC-Muffe x Außengewinde

ab 10,79 € *

Edelstahlverschraubung PVC-Muffe x Innengewinde

ab 10,84 € *

PVC-Klemmverschraubung Klebemuffe x Klemmmuffe

ab 3,46 € *

PVC-Kupplung für Pumpen 1x Klebemuffe, 1x Außengewinde

ab 6,20 € *

PVC-Verschraubung 1x Klebemuffe, 1x Klebestutzen

ab 5,28 € *

PVC-Verschraubung 2x Innengewinde

ab 2,92 € *

PVC-Verschraubung 2x Klebemuffe

ab 1,70 € *

PVC-Verschraubung Außengewinde x Innengewinde

ab 3,06 € *

PVC-Verschraubung Klebemuffe x Außengewinde

ab 2,82 € *

PVC-Verschraubung Klebemuffe x Innengewinde

ab 2,55 € *

Artikelnummer: 09-13-02 / 0110020

Kategorie: PVC-Verschraubungen / PVC-Kupplungen

Die 3/3 Kupplung besteht aus PVC, und besitzt zwei Klebemuffen, in die ein PVC-Rohr geklebt werden kann. Dank der Gewindemutter lassen sich beide Seiten verbinden, ohne diese zu drehen.

Produktdaten

Anschluss:	Klebestutzen/Klebemuffe x Innengewinde (Rp)
Anschlussmaße:	25 mm/32 mm x 1" (33,25 mm)
Arbeitsdruck (PN):	16 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U, Dichtung aus EPDM
Artikelgewicht:	0.061 kg
Hersteller:	VDL® - Van de Lande BV
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

d1	d2	d3	Z1	Z2	B	C	PN
25	32	1" (33,25 mm)	28	23	28	22	10

Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Beschreibung

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Reicht es, die PVC-Fittings und Rohre zusammenzustecken?

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

Wie werden PVC-Rohrleitungen verklebt?

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

Eine 3/3 PVC Kupplung wird benötigt um zwei PVC-Rohre miteinander zu verbinden, wobei die beiden Rohre durch die spezielle Kupplung gegeneinander verdrehbar bleiben. Die 3/3 Kupplung hat Ihren Namen von den im Gegensatz zur 2/3 Kupplung enthaltenen 3 Bauteilen. Der Vorteil dieser PVC-Kupplung gegenüber einfachen Klebemuffen ist die spätere Demontierbarkeit der Rohrverbindung. Deshalb wird die Kupplung gern als zusätzliches Element an Stellen eingesetzt, die ein späteres Austauschen bestimmter Bauteile (z.B. Pumpen) in Rohrleitungssystemen erleichtern sollen. Für die Verarbeitung der Klebemuffen benötigen Sie zusätzlich PVC-U Kleber. Aufgrund der EPDM-Dichtung nicht für den Transport von Ölen oder Dieselkraftstoffen geeignet.

3/3 PVC Kupplungen im Teichbau

Wird eine Teichverrohrung geplant, so sollte man sein Augenmerk auch auf später eventuell nötigen Wartungs- und Reparaturaufwand legen. Wenn zum Beispiel ein Zugschieber fest in das verklebte System integriert ist, kann bei einem Defekt ein Austausch später mit einigem Aufwand verbunden sein. Hier macht sich die vergleichsweise geringe Ausgabe für zwei 3/3-PVC-Kupplungen jeweils vor und hinter dem Absperrschieber durchaus bezahlt. Auch die Verbindung zwischen Vorfilter und eigentlichem Teichfilter oder zwischen Teichpumpe und Filter sollte vorausschauend immer eine demontierbare Verbindung enthalten, um spätere Arbeiten am System zu erleichtern.

3/3 Kupplungen aus PVC im Brunnenbau

Wird für die Verbindung zwischen Brunnenpumpe und Oberfläche eine Verrohrung eingesetzt, dann ist es nicht sinnvoll das Rohr über viele Meter am Stück zu verlegen. Je nach Tiefe des Brunnens verwendet man in dem Fall mehrere etwa 2 Meter lange Rohrstücke, welche mittels einer 3/3 PVC-Kupplung miteinander verbunden werden. Das hat den Vorteil, dass die gesamte Verrohrung direkt am Bohrloch zusammengefügt und Stück für Stück abgelassen werden kann. Muss man später einmal die unten sitzende Brunnenpumpe zur Wartung oder Reparatur aus dem Bohrloch holen, dann erfolgt die Demontage sehr leicht in umgekehrter Reihenfolge.

3/3 Kupplungen zur Reparatur defekter Rohrleitungen

Viele Teichbesitzer werden das kennen. Im Frühjahr wird der Teichfilter für die Saison flott gemacht, aber was ist das? Ein Rohr ist gebrochen. Jetzt ist guter Rat teuer, denn die meisten Verrohrungen am Teich sind fest verklebt. Hier kommt wieder die 3/3 PVC-Kupplung zum Einsatz. Das defekte Rohrstück wird vorsichtig mit einer Bügelsäge herausgeschnitten. Auf die Rohrenden werden die beiden Seiten der 3/3 Kupplung geklebt, sodass sie mittig aneinander liegen, und nach dem Aushärten verschraubt. Kleinere Defekte lassen sich so mit einer Kupplung reparieren. Für größere Schadstellen müssen eventuell zwei 3/3 Kupplungen und ein zusätzliches Rohrstück verwendet werden.
