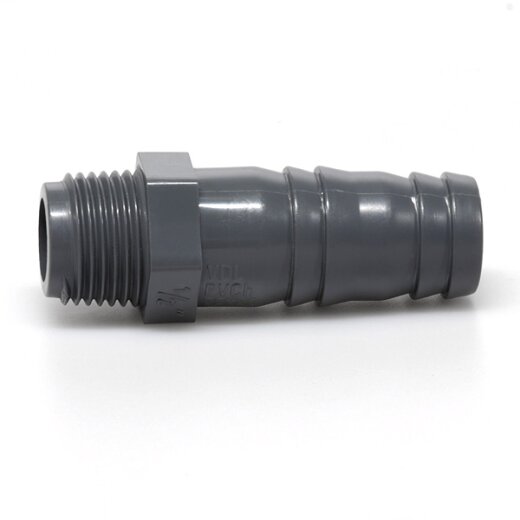

PVC-Schlauchtülle 1/2 (20,96 mm) Außengewinde für 20/22 mm Schlauch

PVC-Schlauchtülle Außengewinde 1/2" (20,96 mm) für Schlauch 20/22 mm

Artikelnummer: 05-03-04 / 041612

Kategorie: Schlauchtüllen, Schlauchverbinder u. Schlauchverteiler

PVC-Schlauchtülle mit einem Außengewinde, welches sich in alle Kunststofffittings, welche in der Wassertechnik zum Einsatz kommen, mit entsprechendem Innengewinde einschrauben lässt.

Außengewinde x Schlauchtülle

1,69 €

inkl. 19% USt. , zzgl. Versand

238 auf Lager

Lieferzeit: 1 - 2 Werktage

ABS-Schlauchtülle Außengewinde 1 1/2" x 32-38 mm weiß

4,36 € *

Edelstahlschlauchtülle mit Außengewinde

ab 1,21 € *

Kunststoff-Doppelschlauchtülle / Schlauchverbinder weiß

ab 1,80 € *

Messing Schlauchtülle mit Außengewinde

ab 1,18 € *

Messing Schlauchtülle mit Außengewinde u. Dichtung

ab 2,92 € *

PP-Schlauchtülle mit Außengewinde

ab 1,55 € *

PP-Winkelschlauchtülle mit Außengewinde

ab 2,43 € *

PP-Winkelschlauchtülle mit Innengewinde

ab 3,75 € *

PVC-Schlauchtülle Außengewinde

ab 0,80 € *

PVC-Schlauchtülle Innengewinde (Überwurfmutter)

ab 2,57 € *

PVC-Schlauchtülle Klebestutzen

ab 0,80 € *

Artikelnummer: 05-03-04 / 041612

Kategorie: Schlauchtüllen, Schlauchverbinder u. Schlauchverteiler

PVC-Schlauchtülle mit einem Außengewinde, welches sich in alle Kunststofffittings, welche in der Wassertechnik zum Einsatz kommen, mit entsprechendem Innengewinde einschrauben lässt.

Produktdaten

Anschluss:	Außengewinde (R) x Schlauchtülle
Anschlussmaße:	1/2" (20,96 mm) x 20/22 mm
Arbeitsdruck (PN):	10 bar
Temperatur:	0 bis 45 °C, kurz bis 60 °C
Material:	PVC-U
Artikelgewicht:	0.02 kg
Hersteller:	VDL® - Van de Lande BV
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

d1	d2	d3	Z	B	C	D	S
1/2" (20,96 mm)	20	22	8	15	20	44	24

Alle Maße sind in mm angegeben.

Beschreibung

Zusatzinformationen

Häufige Fragen

Können PVC-U Rohrleitungen für Trinkwasser verwendet werden?

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Welcher Gewindetyp wird verwendet und wie wird es abgedichtet?

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Eignen sich PVC Fittings und Rohre für Druckluft oder Gas?

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.

PVC-Schlauchtülle mit Außengewinde für verschieden Einsatzbereiche in der Bewässerungstechnik sowie in der Abwassertechnik, dem Pool- Teich- und Schwimmbadbau. Die Schlauchtülle kann für einen Druckbereich von bis zu 10 bar verwendet werden und überzeugt durch eine gute chemische Beständigkeit gegenüber Chlor, Salzwasser und Säuren. Zur Abdichtung des Gewindes wird zusätzliche ein Abdichtband benötigt. Die Mehrkantmutter ermöglicht eine einfache Verarbeitung der Schlauchtülle mit einem Schraubenschlüssel. Das Gewinde ist konisch wie fast alle Außengewinde in der Wassertechnik und kann mit allen Fittings mit entsprechendem Innengewinde verschraubt werden. Allerdings sollten Kunststofffittings nicht mit Metallfittings kombiniert werden, um das Gewinde nicht zu beschädigen.
