Produktbeschreibung
Rückschlagklappe aus PVC-U für den Einsatz in horizontal verlaufenden Rohren in industriellen Anlagen. Die Rückschlagklappe wird zwischen dem im Lieferumfang enthaltenen Montagesatz (zwischen die beiden Flanschseiten) montiert. Der Einbau kann in waagerecht oder in senkrecht verlaufenden Rohrleitungen erfolgen. Bei senkrecht verlaufenden Rohren kann die Rückschlagklappe nur verwendet werden, wenn die Fließrichtung nach oben verläuft, da die Klappe frei hängend ist und nicht durch einen Federmechanismus oder Ähnlichem in die Ausgangsposition gedrückt wird.
Die Rückschlagklappe zeichnet sich durch einen sehr geringen Öffnungsdruck aus und ist absolut rostfrei. Der Montagesatz besteht aus zwei Flanschen sowie zwei Bundbuchsen mit Klebemuffen und passenden Schrauben. Die Klebemuffen werden mit PVC-Rohren aus PVC-U verklebt.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen & Hilfe
Herstellerinformationen
CEPEX S.A.
Carrer de Lluís Companys 51
Katalonien
Granollers (Barcelona), Spanien, 8400
info@fluidra.de
Produktdaten
| Anschluss: | Klebemuffen x Flansch |
|---|---|
| Anschlussmaße: | 160 mm x DN 150 |
| DN: | DN 150 |
| Arbeitsdruck (PN): | 6 bar |
| Temperatur: | 0 °C - 45 °C (kurz bis 60 °C) |
| Material: | PVC-U (Dichtungen aus EPDM) |
| Artikelgewicht: | 9.7 kg |
| Hersteller: | Cepex |
| Eigenschaften der PVC-U Fittings und Rohre | |

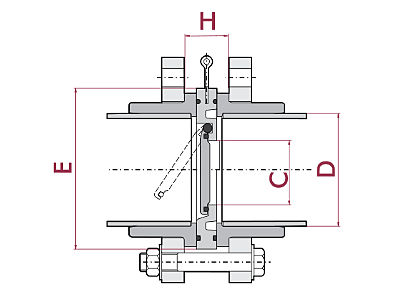

Technische Zeichnung
| D | DN | PN | C | H |
|---|---|---|---|---|
| 160 | 150 | 6 | 112 | 37 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C
