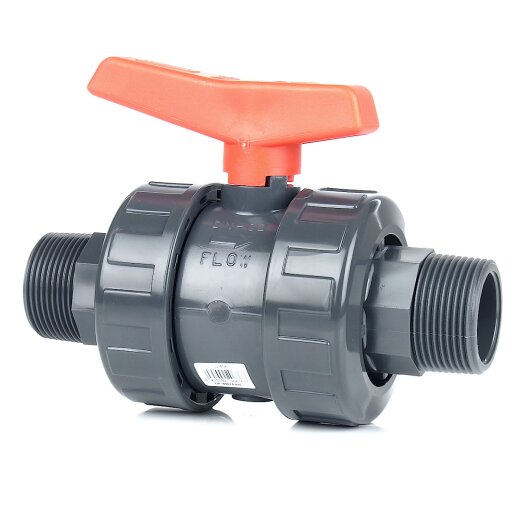

PVC-Kugelhahn 2x Außengewinde

Außengewinde
ab
14,10 €
inkl. 19% USt. , zzgl. Versand
  • 45 Auf Lager
Produktvarianten

Artikel Außengewinde (R) Arbeitsdruck Preis
PVC-Kugelhahn 2x Außengewinde 3/8" (16,66 mm) PVCKUG2AG-01 3/8" (16,66 mm) 10 bar 14,10 € *
PVC-Kugelhahn 2x Außengewinde 1/2" (20,67 mm) PVCKUG2AG-02 1/2" (20,67 mm) 10 bar 14,46 € *
PVC-Kugelhahn 2x Außengewinde 3/4" (26,16 mm) PVCKUG2AG-03 3/4" (26,16 mm) 10 bar 15,79 € *
PVC-Kugelhahn 2x Außengewinde 1" (32,89 mm) PVCKUG2AG-04 1" (32,89 mm) 10 bar 20,19 € *
PVC-Kugelhahn 2x Außengewinde 1 1/4" (41,55 mm) PVCKUG2AG-05 1 1/4" (41,55 mm) 10 bar 22,65 € *
PVC-Kugelhahn 2x Außengewinde 1 1/2" (47,44 mm) PVCKUG2AG-06 1 1/2" (47,44 mm) 10 bar 29,98 € *
PVC-Kugelhahn 2x Außengewinde 2" (59,61 mm) PVCKUG2AG-07 2" (59,61 mm) 10 bar 42,30 € *
PVC-Kugelhahn 2x Außengewinde 2 1/2" (75,18 mm) PVCKUG2AG-08 2 1/2" (75,18 mm) 10 bar 96,05 € *
PVC-Kugelhahn 2x Außengewinde 3" (87,88 mm) PVCKUG2AG-09 3" (87,88 mm) 10 bar 148,09 € *
PVC-Kugelhahn 2x Außengewinde 4" (113,03 mm) PVCKUG2AG-10 4" (113,03 mm) 10 bar 223,35 € *

Alle Artikel anzeigen

Produktdaten

Anschluss: Außengewinde (R)
Anschlussmaße: 3/8" - 4"
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller: Cepex
Beschreibung

PVC-Kugelhahn mit zwei Außengewinden für die Montage von Gewindefittings mit entsprechenden Innengewinden. Die Whitworth-Rohrgewinde (BSP-Gewinde) sind aktuell der Standard in der Wassertechnik und im Rohrleitungsbau und ermöglichen einen Übergang auf Rohrleitungen aus anderen Materialien. Für die Abdichtung der Gewinde benötigen Sie zusätzlich Gewindedichtmaterial.

Der Kugelhahn besteht aus PVC-U, einem weichmacherfreiem Hart-PVC, welches hohe Beständigkeiten gegen diverse Säuren, Salzwasser und chlorhaltiges Wasser besitzt, weshalb sich Kugelhähne aus PVC-U bereits lange in der chemischen Prozessindustrie und der Schwimmbadtechnik, sowie im privaten Bereich im Poolbau und der Aquaristik (auch Meerwasseraquaristik) etabliert haben.

Die Kugel ist besonders leichtgängig und lässt sich aufgrund des Antiblockiersystems gleichmäßig öffnen und schließen. Der Griff ist mit einer Schraube fest am doppelt abgedichteten Schaft des Hahns angeschraubt. Die Kugel ist durch ein Ausspülen gesichert (verschraubt).

Doppelte Schaftabdichtung

Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.

Angeschraubter Griff

Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.

Antiblock System

Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) und einer Beschädigung der Armatur führen könnte, wird so vermieden.

Aufbau des Kugelhahns

Explosionszeichnung des PVC-Kugelhahns
Nummer Name Material
1 Schaft PVC-U
2 Kugel PVC-U
3 Überwurfmutter PVC-U
4 Griff PP + GR + TPE
5 Anschluss PVC-U
6 Gleitring HDPE
7 O-Ring EPDM
8 Dämpfungsring EPDM
9 O-Ring EPDM
10 O-Ring EPDM
11 Schlüssel EPDM
12 Körper PVC-U

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
